數控銑床綜合維修實訓裝置,數控銑床綜合維修實訓設備

作者：管理員     2025-02-26 14:35:33

數控銑床綜合維修實訓裝置,數控銑床綜合維修實訓設備


一、產品概述：
數控銑床綜合維修實訓裝置,數控銑床綜合維修實訓設備,數控銑床綜合維修實訓臺適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和鑒定。
使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。
二、設備組成部分：

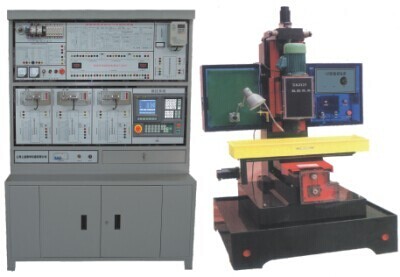

MY-01B型數控銑床綜合維修實訓裝置是由華興數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動模塊、伺服電機運行及電機輸入輸出模塊、開關電源以及配套JD125A型數控實訓銑床等組成。
三、實驗實訓考核項目：　
▲ 數控銑床系統操作與編程實驗（配JD-125A教學型數控銑床）
▲ 主軸變頻單元的調試運行與故障診斷實驗
▲ 全數字交流伺服電機運行與故障診斷實驗
▲ 數控銑床電氣控制設計與分析實驗
▲ 數控銑床機床回零點實驗
▲ 數控銑床機床超程限位實驗
▲ 數控銑床的冷卻與照明及故障診斷實驗
▲ 絲桿螺距誤差補償實驗
▲ 數控銑床電子手輪實驗
▲ 銑床RS232串口通訊實驗
▲ 銑床DNC加工實驗
▲ 數控銑床故障設計排除考核28項
四、125A型數控實訓銑床規格：
主軸鉆夾頭裝夾范圍
1－20mm
主軸轉速范圍
200－2500rpm
主電動機功率
1.5kw
工作臺面積（長X寬）
840mm×250mm
工作臺三向行程（X、Y、Z）
450×250×250mm
T型槽數及寬度
3×16mm
機床外形尺寸：長×寬×高
1300×1200×2100mm
重量
450kg
銑削對象
塑料、有機玻璃、石蠟
五、技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：考核柜為鐵質鈑金噴塑結構，堅固耐用；
3、工作環境：溫度-10℃–+40℃
4、整機功耗：＜3KW
5、考核柜尺寸：1370×600×1890mm
