汽車示教板實訓室設備News

所在位置：首頁 > 產品展示 > 汽車示教板實訓室設備 正文

汽車傳感器與執行器綜合實訓臺,汽車傳感器與執行器綜合實訓裝置,汽車傳感器與執行器綜合實訓設備采用汽車傳感器與執行器系統的真實部件，充分展示汽車傳感器與執行器系統的組成結構和工作過程。通過示教板的演示，可清楚了解汽車傳感器與執行器系統的結構與功能，便于學生較快地掌握點汽車傳感器與執行器系統的構造和原理，提高學生對汽車傳感器與執行器系統的初步認識，使學生了解汽車傳感器與執行器系統更直觀更深入的教學目的。

汽車傳感器與執行器綜合實訓臺

[規格型號]：MY-7003

[產品名稱]：汽車傳感器與執行器綜合實訓臺

[價格]：   元

[在線客服]： 客服一 客服二

[優惠服務]： 免費質保一年，終身維護。

產品介紹：

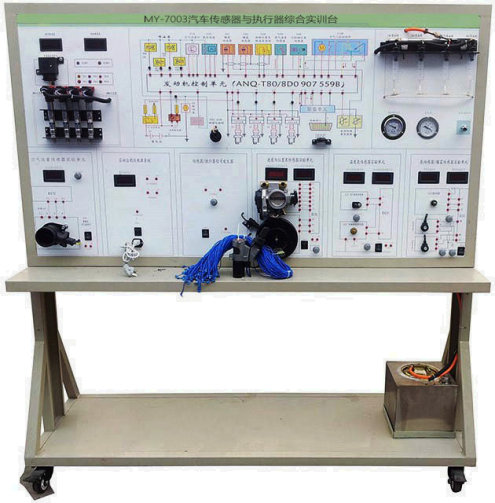

MY-7003 汽車傳感器與執行器綜合實訓臺

一、產品概述：
汽車傳感器與執行器綜合實訓臺,汽車傳感器與執行器綜合實訓裝置,汽車傳感器與執行器綜合實訓設備是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車傳感器與執行器系統的真實部件，充分展示汽車傳感器與執行器系統的組成結構和工作過程。通過示教板的演示，可清楚了解汽車傳感器與執行器系統的結構與功能，便于學生較快地掌握點汽車傳感器與執行器系統的構造和原理，提高學生對汽車傳感器與執行器系統的初步認識，使學生了解汽車傳感器與執行器系統更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點：
1、采用完整的發動機傳感器與執行器部件，使用曲軸傳感器信號輪，模擬發動機運行；
實驗插接導線連接好后，可真實演示發動機傳感器、控制單元、執行器的工作過程；(如火花塞點火、噴油器噴油、燃油泵工作的動作過程。)
2、安裝原車發動機控制單元，組合儀表，燃油箱，油泵，油泵繼電器，保險絲盒，噴油嘴4個，噴油導管，噴油量杯，可移動臺架，多個傳感器和執行器；
3、示教板面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖對接傳感器與執行器，認識和分析汽車傳感器與執行器系統的工作原理；
4、示教板上安裝有燃油箱，燃油量傳感器，發動機控制單元，組合儀表，油泵繼電器，點火開關，診斷座，保險盒，安裝噴油嘴和量杯，面板上安裝有檢測端子，可直接在面板上檢測發動機控制系統電路元件的電信號；
5、設備面板上傳感器側安裝有檢測端子，可直接對接傳感器與執行器；
6、模擬曲軸位置傳感器信號，可使燃油泵工作，噴油嘴噴油，火花塞點火；
7、設備上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能；
8、設備面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等；
9、設備底架部分采用鋼性結構焊接，表面采用烤漆工藝，帶自鎖腳輪裝置，移動靈活；
10、設備工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數：
1、外形尺寸：（約）：1740×600×1700mm(長×寬×高)；
2、外接電源：AC 220V±10% 50Hz；
3、工作電壓：DC 12V直流電壓；
4、燃油壓力表：0～10kg/psi；
5、工作溫度：-50℃～50℃；
6、鋼管：40*40*3mm；
7、機柜：1.5mm冷板沖壓成形；
8、移動腳輪：100*60mm。
四、基本配置：(每臺)
序號
名 稱
規格型號
單位
數量
1
檢測控制面板
裝有各種檢測端子以及彩色電路圖和工作原理示意圖
（面板：1700*900*4mm)
套
1
2
信號模擬裝置
全新
套
1
3
診斷座
全新
個
1
4
點火開關
全新
個
1
5
無分電器點火系統
含發動機控制電腦(ECU)、曲軸位置傳感器、點火器總成、火花塞等。
套
1
6
燃油箱
10L
個
1
7
汽油泵(含汽油泵插頭)
全新
套
1
8
油泵繼電器
全新
個
1
9
噴油器
帶4個120ml玻璃量杯
套
1
10
噴油嘴
全新
個
4
11
燃油壓力表
0～10kg/psi
個
1
12
曲軸位置傳感器及信號輪
全新
套
1
13
節氣門體總成
全新
套
1
14
發動機傳感器與執行器（全套）
全新
套
1
15
移動臺架(帶自鎖腳輪裝置)
1740×600×1700mm(長×寬×高)
臺
1
16
實驗插接導線
全新
套
1
17
說明書
茂育實驗指導
本
1
友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車傳感器與執行器綜合實訓臺的貨品外觀，核實的本設備及配件，拒收處于受損狀態的汽車傳感器與執行器綜合實訓臺；
2、設備質保：茂育將為各采購單位提供汽車傳感器與執行器綜合實訓臺說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對汽車傳感器與執行器綜合實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е缕噦鞲衅髋c執行器綜合實訓臺的選型錯誤或購設備數量錯誤，造成汽車傳感器與執行器綜合實訓臺的退換貨要求，將不被接受；
4、設備貨期：汽車傳感器與執行器綜合實訓臺發貨期為參考值，如您需要了解汽車傳感器與執行器綜合實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對汽車傳感器與執行器綜合實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽車傳感器與執行器綜合實訓臺的技術咨詢。
