所在位置：首頁 > 產品展示 > 新能源汽車實訓室設備正文

動力電池PACK裝調與檢測平臺,動力電池PACK裝調與檢測裝置,動力電池PACK裝調與檢測設備選用新能源車輛磷酸鐵鋰動力電池包，單體電池（3.2V20AH，共24串），帶CAN總線的一體機BMS電池管理系統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對磷酸鐵鋰動力電池包(BMS)故障分析和處理能力。

[規格型號]：MYXNQ-145

[產品名稱]：動力電池PACK裝調與檢測平臺

[價　　格]：詢價

[優惠服務]：免費質保一年，終身維護。

產品介紹：

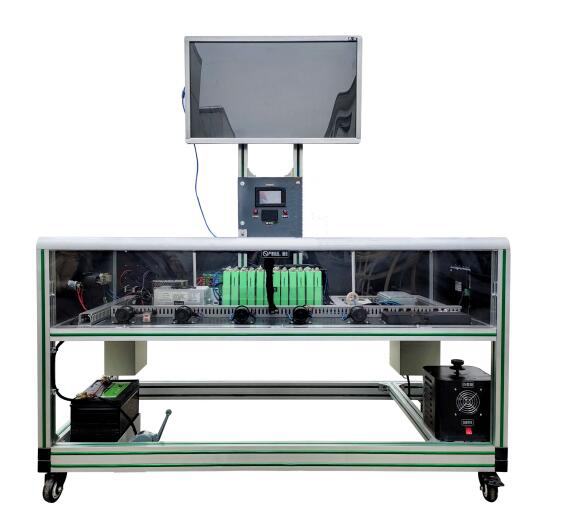

MYXNQ-145 動力電池PACK裝調與檢測平臺

一、產品簡介：
動力電池PACK裝調與檢測平臺,動力電池PACK裝調與檢測裝置,動力電池PACK裝調與檢測設備選用新能源車輛磷酸鐵鋰動力電池包，單體電池（3.2V20AH，共24串），帶CAN總線的一體機BMS電池管理系統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對磷酸鐵鋰動力電池包(BMS)故障分析和處理能力。實訓臺具有4個測試工位，各個工位可同時對24節單體電池電壓信號;主接觸器吸合及斷開信號;預充接觸器吸合及斷開信號;CAN通訊信號等進行測量，面板平鋪安裝,測量面板采用5mm厚亞克力板，亞克力板上噴涂檢測端子名稱。適用于了解與驗證電動汽車的動力電池參數進行實時監控、故障診斷、SOC估算、短路保護、絕緣檢測、充放電控制、均衡等功能，并通過CAN總線的方式與帶CAN通訊的車載充電機進行信息交互，保障電動汽車高效、可靠、安全運行的BMS教學實訓實驗。
二、功能特點：
1、真實可運行的新能源動力電池充放電總成，充分展示各主要零部件組成結構和邏輯控制關系；
2、各主要部件安裝在實訓臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護；
3、BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），與車載充電機CAN通訊，通過BMS控制車載充電機工作，估算SOC(荷電狀態)等：
1）具有單體電壓數據采集、總電壓數據采集、電流采集、溫度采集；
2）具有完備的故障等級報警功能，包括電壓、電流、溫度等故障報警；
3）具有SOC估算功能；
4）具有充放電控制功能；
5）具有被動均衡管理功能；
6）系統開關無源機械觸點。
4、動力電池包顯示器（7寸觸摸屏）安裝在面板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律；（配套可正常運行操作的BMS上位機檢測標定軟件）；
5、實訓臺配放電模塊，模仿車輛能量消耗過程，放電電流大小可以選擇動力電池包設置有新能源汽車機械維修開關，可以打開上蓋觀察；高壓電器連接器均采用國標產品，性能可靠；
6、實訓臺配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源；
7、動力電池包輸出線路另配機械斷開式緊急開關，適用于緊急情況下很輕松斷開主電源回路；
8、UV平板噴繪彩色面板完整顯示動力電池包，充電，放電工作原理圖，并安裝用檢測端子，可實時檢測各種狀態下參數變化；
9、實訓臺由移動實訓臺(帶原理面板)組成，實訓臺水平放置，安裝主要零部件；實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置；
10、配備故障設置和考核系統，故障點不少于15個；
11、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動；
12、配備線性放電負載系統，可以讀取放電過程各項參數；
13、配備CAN診斷系統（包括軟硬件），可以讀取充放電過程各項參數及故障數據；
14、配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點；
15、實訓臺具有4個測試工位，各個工位可同時對24節單體電池電壓信號；主接觸器吸合及斷開信號；預充接觸器吸合及斷開信號；CAN通訊信號等進行測量，面板平鋪安裝,測量面板采用5mm厚亞克力板，亞克力板上噴涂檢測端子名稱及安裝檢測端子；
16、系統結構原理示教面板模塊采用仿真汽車模型，仿真汽車模型采用1.5mm冷板沖壓成形，面板采用UV平板噴繪系統彩色結構原理圖，學員可直觀對照結構與原理電路圖和實物，認識和分析系統的工作原理。
三、技術規格：
1、外形尺寸：1500×770×1700mm（長*寬*高）；
2、輸入電源： AC220V±10% 50Hz；
3、工作電源： DC12V；
4、動力電池類型：環保型磷酸鐵鋰動力電池（單體電池3.2V 20AH，24串）；
5、工作溫度：-20°～60°；
6、BMS鋰電管理一體機：帶CAN通訊；
7、動力電池包顯示屏：7寸觸摸屏；
8、高壓大電流繼電器：線圈電壓：12VDC,最大額定工作電壓：1000VDC,額定電流：400A。
四、實訓實驗項目：
1、新能源動力電池包（BMS）控制原理認知；
2、新能源動力電池包（BMS）主要零部件功能認知；
3、新能源動力電池包（BMS）各種狀態下邏輯控制關系，掌握電流，電壓，電池壓差，電池溫度等參數變化規律認知；
4、BMS如何采集動力電池組壓差，并控制充電和放電過程實訓實驗；
5、BMS如何采集動力電池組溫差，并控制充電和放電過程實訓實驗；
6、新能源高壓系統操作安全注意事項，高壓連接器插拔方法實訓實驗；
7、新能源動力電池包（BMS）故障分析與診斷；
8、新能源動力電池包（BMS）拆裝與維護實訓；
9、新能源動力電池（BMS）管理系統CAN總線測試與控制實訓。
五、基本配置：
磷酸鐵鋰動力電池包與鐵制電池箱（單體電池3.2V 20AH，24串）、BMS鋰電管理一體機、動力電池包觸摸顯示屏、車載充電機、國標充電插口、國標充電槍、緊急斷電開關、霍爾電流傳感器、直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器）、DC-DC轉換器（72V-12V30A）、輔助蓄電池（12V45AH）、放電控制繼電器與放電負載電阻、預充電阻器、可移動實訓臺(1500×770×1700mm 帶自鎖腳輪裝置，結構原理面板1500×843mm)、故障模擬與排除裝置、43寸一體機、設備操作說明書。

友情提示：
1、設備驗收：各采購單位收貨時請檢查動力電池PACK裝調與檢測平臺的貨品外觀，核實的本設備及配件，拒收處于受損狀態的動力電池PACK裝調與檢測平臺；
2、設備質保：茂育將為各采購單位提供動力電池PACK裝調與檢測平臺說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對動力電池PACK裝調與檢測平臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е聞恿﹄姵豍ACK裝調與檢測平臺的選型錯誤或購設備數量錯誤，造成動力電池PACK裝調與檢測平臺的退換貨要求，將不被接受；
4、設備貨期：動力電池PACK裝調與檢測平臺發貨期為參考值，如您需要了解動力電池PACK裝調與檢測平臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對動力電池PACK裝調與檢測平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關動力電池PACK裝調與檢測平臺的技術咨詢。
