車身電氣系統實訓臺,車身電氣系統實訓裝置,車身電氣系統實訓設備選用比亞迪e5原裝純電動轎車原車車身和低壓控制實物系統，完整的車身進行部切處理（外露電器部件），剖面位置合理，能清楚展示內部結構。

[規格型號]：MYXNQ-50

[產品名稱]：車身電氣系統實訓臺

[價　　格]：詢價

[優惠服務]：免費質保一年，終身維護。

產品介紹：

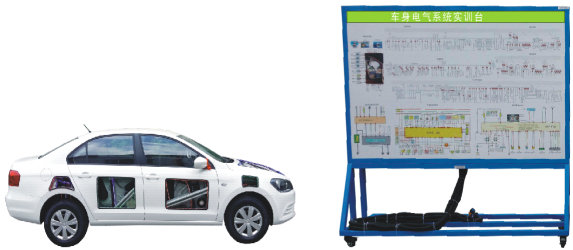

MYXNQ-50 車身電氣系統實訓臺（比亞迪e5）

一、產品簡介
車身電氣系統實訓臺,車身電氣系統實訓裝置,車身電氣系統實訓設備選用比亞迪e5原裝純電動轎車原車車身和低壓控制實物系統，完整的車身進行部切處理（外露電器部件），剖面位置合理，能清楚展示內部結構。低壓系統部件齊全，真實地體現了純電動轎車車身低壓控制系統的連接控制關系、安裝位置和運行工況參數檢測。適合培養學員對純電動轎車，車身低壓控制系統系統故障分析與排除能力，適用于各類型院校新能源純電動汽車電器課程教學和維修實訓。
二、功能特點：
1、保留車殼與車身電器低壓系統各部件，保留電氣連接方式與原車功能，實現插拔拆卸訓練，訓練線束與電器拆檢，掌握車身低壓系統零部件拆檢要點；
2、可單獨工作，DC12V電源由開關電源提供；
3、除車身外配移動教學板，教學板完整顯示車身低壓系統工作原理圖，安裝檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等；面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖等；
4、由原車解剖的車身平臺和教學板組成，原車車身安裝原車零部件；底部安裝4個腳輪，移動靈活，腳輪帶自鎖裝置；教學板底座上配有30cm左右的臺面，方便放置資料、輕型檢測儀器等；
5、配備智能化故障設置和考核系統；
6、配套實訓指導書，包含工作原理，實訓科目，故障設置及清除等要點；
7、原車車身配套安裝絕緣地板（耐壓/絕緣為國標產品）。
三、基本配置：(每臺)

序號	名稱	規格型號	單位	數量
1	實訓臺面板	裝有各種檢測端子以及電路終端接線端子	套	1
2	主控制器總成（主控ECU）		套	1
3	診斷座		個	1
4	點火開關		個	1
5	組合儀表		套	1
6	組合開關		套	1
7	左右前大燈總成		套	1
8	左右前霧燈		套	1
9	左右轉向燈		套	1
10	左右轉向邊燈		套	1
11	左右組合尾燈		套	1
12	牌照燈		套	1
13	閱讀燈		套	1
14	大燈開關		套	1
15	霧燈開關		套	1
16	剎車燈開關		套	1
17	倒車燈開關		套	1
18	危險燈開關		套	1
19	門控?zé)糸_關		套	1
20	冷卻液位傳感器		個	1
21	線束		套	1
22	閃光繼電器		個	1
23	冷卻液位報警繼電器		個	1
24	雨刮總成		套	1
25	雨刮繼電器		個	1
26	噴水電機		套	1
27	噴水壺		套	1
28	喇叭		個	2
29	喇叭繼電器		個	1
30	網關控制器		個	1
31	霧燈繼電器		個	1
32	手剎開關		套	1
33	中央繼電器盒		套	1
34	帶移動腳輪鋼制底座的汽車車身（局部解剖）		臺	1
35	蓄電池	12V 45Ah	臺	1
36	電源總開關	50A	個	1
37	移動臺架(帶自鎖腳輪)	2040×650×1900mm	臺	1
38	中控與車窗/后視鏡系統		套	1
39	故障模擬與排除裝置		套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查車身電氣系統實訓臺的貨品外觀，核實的本設備及配件，拒收處于受損狀態的車身電氣系統實訓臺；
2、設備質保：茂育將為各采購單位提供車身電氣系統實訓臺說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對車身電氣系統實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е萝嚿黼姎庀到y(tǒng)實訓臺的選型錯誤或購設備數量錯誤，造成車身電氣系統實訓臺的退換貨要求，將不被接受；
4、設備貨期：車身電氣系統實訓臺發貨期為參考值，如您需要了解車身電氣系統實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對車身電氣系統實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關車身電氣系統實訓臺的技術咨詢。
