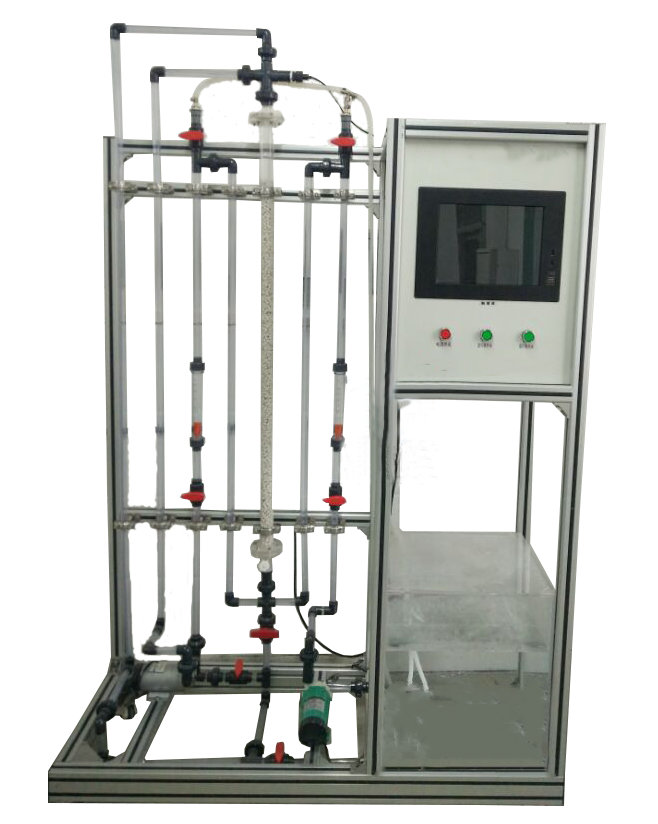

填料塔軸向返混性能測定裝置,填料塔軸向返混性能測定設備,填料塔軸向返混性能測定臺實驗?zāi)康模赫莆彰}沖法測定填料塔中液相停留時間的分布方法；掌握用矩量法估計液相返混參數的Pe(彼可列數)的方法。
|
技術指標 |
說 明 |
|||
|
裝置功能 |
1、填料塔軸向返混性能測定裝置,填料塔軸向返混性能測定設備,填料塔軸向返混性能測定臺掌握脈沖法測定填料塔中液相停留時間的分布方法。 2、掌握用矩量法估計液相返混參數的Pe(彼可列數)的方法。 |
|||
|
主要配置 |
有機玻璃填料塔、不銹鋼水槽、液體加料泵、轉子流量計、電磁閥、中央處理器、觸摸屏、高品質鋁合金型材框架。 |
|||
|
公用設施 |
水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。 電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：自來水、KCl溶液 |
|||
|
技術參數 |
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：10A。 2、有機玻璃填料塔，內徑90mm,高1.5m，整規高效不銹鋼絲網波紋填料。 3、液體加料泵，不銹鋼離心泵：流量30L/min，揚程15m，功率370W。 4、無油空壓機：功率550W，排氣量36L/min，額定排氣壓力0.8MPa。 5、不銹鋼水槽：容積60L，304衛生級不銹鋼材質。 6、水流量：60-600L/h，氣體流量0.4-4m3/h；觀察、控制流量。 7、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。 8、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 9、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 10、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。 11、額定電壓：220V，總功率：1.5kW。 12、外形尺寸：1300×500×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 13、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 |
|||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
進水流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
|
氣體流量 |
渦輪流量計 |
觸摸屏 |
手動調節 |
|
|
濃度 |
在線電導率儀 |
觸摸屏 |
無 |
|
|
示蹤劑流動時間 |
時間控制器 |
觸摸屏 |
無 |
|
