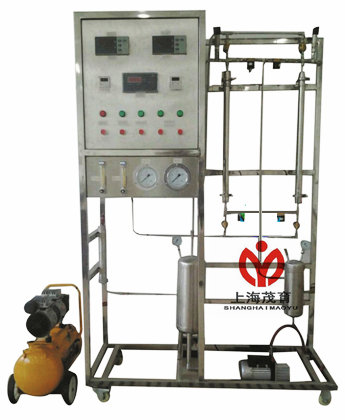

變壓吸附實驗裝置,變壓吸附實驗設備,變壓吸附實驗臺實驗目的：理解吸附理論、掌握所學理論知識，并與實踐相結合；掌握吸附中變壓吸附的應用，了解變壓吸附設備，并學會設備的操作；掌握變壓吸附中壓力的變化、閥門切換時間變化與吸附量的關系。
|
技術指標 |
說 明 |
||||
|
裝置功能 |
|||||
|
主要配置 |
吸附塔、吸附劑、空壓機、真空泵、壓力表、流量計、測氧儀、不銹鋼管路、閥門、不銹鋼框架、不銹鋼控制屏。 |
||||
|
公用設施 |
1、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 2、氣：空氣來自空壓機（自帶氣源）。 3、實驗物料：空氣。常壓操作，溫度：<50℃。 |
||||
|
技術參數 |
1、吸附塔：管徑Φ38mm，管長750mm，304不銹鋼材質，兩端快裝卡套連接方便填裝吸附劑。 2、無油空壓機：功率550W，排氣量36L/min，額定排氣壓力0.8MPa。 3、真空泵：旋片式真空泵 抽速: ≥2L/s, 轉速: 2800r/min，功率: 370w。 4、氣體轉子流量計：16-160ml/h和25-250ml/h，根據產氣量選配。 5、吸附劑：PSA-5A型富氧分子篩。氧分析儀。 6、工作壓力：-0.1-0.6MPa，溫度計：0-100℃。 7、正泰電器：接觸器、開關、漏電保護空氣開關。 8、塔體、管路、管件及閥門均為304不銹鋼。 9、各項操作及壓力、溫度、流量的顯示、調節、控制全在控制屏面板進行。 10、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 11、外形尺寸：1200×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
||||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
|
氣體流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
||
|
吸附塔溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
||
|
吸附壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
||
|
氧濃度 |
氧濃度傳感器 |
氧分析儀 |
無 |
||
|
數字型變壓吸附實驗裝置（電腦自配） |
|||||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
|
氣體流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
||
|
吸附塔溫度 |
PT100鉑電阻 |
數字溫度儀表，精度：0.5%FS |
無 |
||
|
吸附壓力 |
壓力傳感器 |
數字壓力儀表，精度：0.5%FS |
無 |
||
|
氧濃度 |
氧濃度傳感器 |
氧分析儀 |
無 |
||
|
吸附時間 |
時間控制器 |
上位機采集 |
無 |
||
|
軟件組成 |
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：壓力、溫度、流量、氧濃度、時間等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 |
||||
