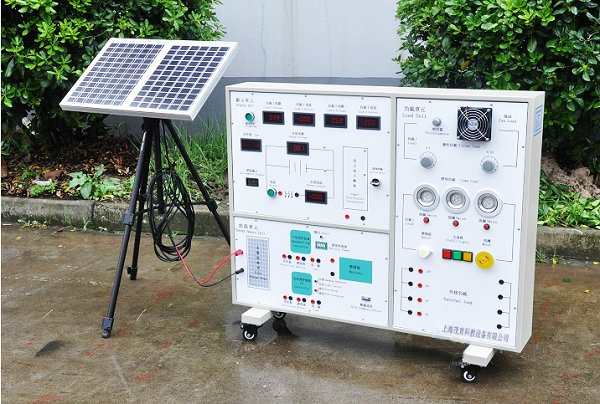

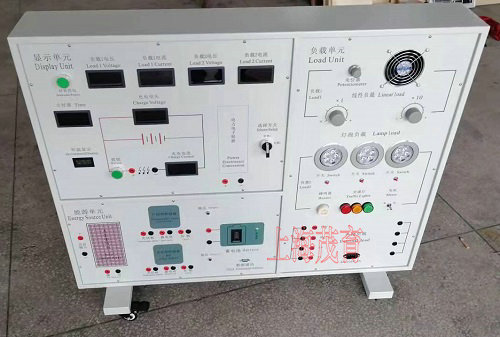

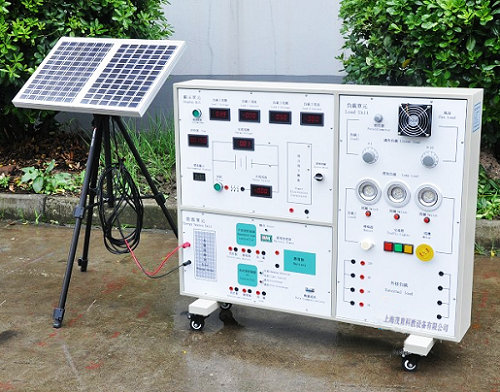

太陽能發電教學實驗平臺,太陽能發電教學實驗裝置,太陽能發電教學實驗設備由太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊、PC機監控模塊，等部分組成。
一、產品概述：
太陽能發電教學實驗平臺,太陽能發電教學實驗裝置,太陽能發電教學實驗設備由太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊、PC機監控模塊，等部分組成。
二、主要技術規格參數：太陽光電實習教學模塊
1、系統規格
◆ 系統最大電壓：21.5V
◆ 系統最大電流：2A
◆ 系統最大功率：25W
2、太陽能電池規格：單晶硅太陽能電池
◆ 元件尺寸(L*W*H)：621*281*28mm，
◆ 最佳功率：20W
◆ 最佳工作電壓：17.05±0.5V
◆ 最佳工作電流：1.20±0.10A，
◆ 短路電流：1.34±0.10A，
◆ 開路電壓：21.0±0.5V
3、太陽能控制器規格：
1）光電型控制器：額定電壓：12V，額定電流為10A，配置鉛酸蓄電池，負載為100W以下的12V直流負載，控制單元一通道為光控輸出，另一通道為多類定時輸出。
2）戶用型控制器：額定電壓：12V，最大光電電池功率：60W，最大負載電流：5A，過放電壓：11.0±0.5， 蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關。
4、電表規格：
◆ 電流表：×3個，2A，顯示模式︰0.5”LCD液晶顯示
◆ 電壓表：×3個，20V，顯示模式︰0.5”LCD液晶顯示
◆ 溫度表：×1個，0～99.9℃
5、負載：
◆ 風扇：×1個，額定電壓：12V，工作電流：0.25A，功率：3W
◆ 交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
◆ LED燈：1組(7顆)
◆ 蜂鳴器：×1個
◆ 馬達：×1個，額定電壓：12V，工作電流：0.25A，功率：3W
◆ 開關：×1個
◆ 按鈕：×1個
6、電池：閥控式密封鉛酸蓄電池，額定電壓：12V，額定容量(20hr) ：3.3Ah，充電方法（恒壓），循環︰最大充電電流為825mA
7、電阻器：
◆ 可變電阻，電阻值調整范圍為0～1kΩ
◆ DC/DC：5個DC/DC電源模塊
◆ 提供DC轉AC模塊
◆ 支援外接PC計算機量測太陽能電池I-V特性曲線(VB軟件or LabView)
8、系統外形尺寸；長1100×寬780×厚120（㎜）平腳40×40×500（㎜）附滾輪方便推動至戶外教學。
9、太陽能電池調節鋁合金支架（WF-6663A）
◆ 最高工作高度1695㎜，最低工作高度455㎜，承載8㎏，凈重1.8㎏，最大管徑26㎜，收縮高度620㎜
三、實驗內容：
實驗一 太陽能電池發電原理實驗
實驗1-1 太陽能光電板能量轉換實驗
實驗1-2 環境對光電轉換影響實驗
實驗二 太陽能電池光電系統直接負載實驗
實驗三 光電控制型太陽能系統發電實驗
實驗3-1 光電型控制單元工作原理實驗
實驗3-2 光電型控制單元充放電保護實驗
實驗四 用戶型太陽能發電和利用實驗
實驗4-1 用戶型控制單元工作原理
實驗4-2 用戶型控制單元充放電保護實驗
實驗五 太陽能系統電器負載實驗
實驗六 綜合實驗
實驗七 太陽能電池基本特性測試實驗
實驗八 外部擴充DC轉AC外接電器實驗
實驗九 單晶太陽能電池I-V特性曲線實驗
三、實驗臺配置單：
|
序號 |
名稱 |
數量 |
單位 |
|
1 |
太陽能光電教學實驗臺 |
1 |
臺 |
|
2 |
太陽能電池支架（三腳架） |
1 |
臺 |
|
3 |
太陽能電池組件（25W） |
1 |
只 |
|
4 |
蓄電池組 |
1 |
組 |
|
5 |
實驗附件 |
1 |
套 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查太陽能發電教學實驗平臺的貨品外觀，核實本裝置的數量及配件，拒收處于受損狀態的太陽能發電教學實驗平臺；
2、設備質保：茂育將為各采購單位提供太陽能發電教學實驗平臺說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對太陽能發電教學實驗平臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е绿柲馨l(fā)電教學實驗平臺的選型錯誤或購買設備數量錯誤，造成太陽能發電教學實驗平臺的退換貨要求，將不被接受；
4、設備貨期：太陽能發電教學實驗平臺發貨期為參考值，如您需要了解太陽能發電教學實驗平臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對太陽能發電教學實驗平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關太陽能發電教學實驗平臺的技術咨詢。
