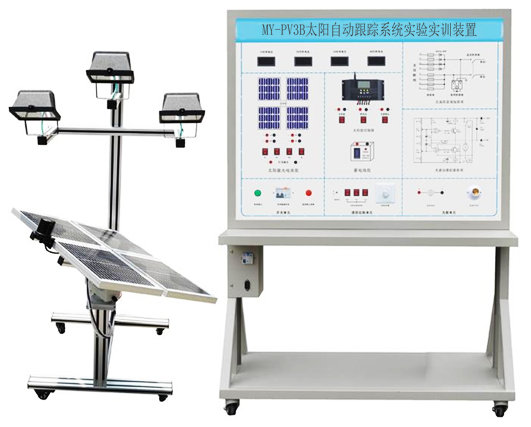

太陽自動跟蹤系統實驗實訓裝置,太陽自動跟蹤系統實驗實訓設備,太陽自動跟蹤系統實驗實訓臺由陽光跟蹤傳感器、控制器和傳動執行機構三部分組成。
一、產品概述：
太陽自動跟蹤系統實驗實訓裝置,太陽自動跟蹤系統實驗實訓設備,太陽自動跟蹤系統實驗實訓臺由陽光跟蹤傳感器、控制器和傳動執行機構三部分組成。
1）陽光跟蹤傳感器：
在有效光照條件下的全程對陽光高精度測量，并將太陽光方位信號轉換成電信號，傳送給跟蹤控制器。
跟蹤控制器接收太陽光跟蹤定位傳感器的信號后，驅使傳動執行機構運轉，使太陽能電池板垂直于太陽光。
2）傳動執行機構
采用獨特的機械結構設計，實現水平方向360°、180°俯仰角度可以調節后固定，最大抗風可達10級。
二、主要特點：
1、通過三個模擬光源進行照射，模擬晨日、午日、夕日。
2、4塊10W的太陽能電池板進行組串。
3、系統包括：太陽能光電傳感器；太陽能電池組件；直流電機及控制器；太陽能控制器；蓄電池；太陽能跟蹤器用電由蓄電池供給。
4、跟蹤方式：雙軸全自動跟蹤
◆ 精度：±0.5°
◆ 水平回轉角度：360°
◆ 俯仰角度：180°
◆ 控制器供電電源：DC 12V
◆ 電機供電電源：DC 12V
5、支架采用工業鋁型材
三、技術指標：
1、跟蹤方式：雙軸全自動跟蹤
2、跟蹤精度：±1°
3、水平回轉角度：360°
4、俯仰角度：180°
5、傳動機構自重：2.5Kg （不含支架與電池板）
6、最大承重：10Kg
7、電機供電電源：DC 12V
8、控制器供電電源：DC 12V
9、系統年平均耗電量：0.1W
10、抗風等級：10級
11、系統自帶上電復位及無光自復位功能
四、實驗項目：
實驗一：太陽能電池板特性實驗系列
1、太陽能電池板開路電壓測試實驗
2、太陽能電池板短路電流測試實驗
3、太陽能電板I-V特性測試實驗
4、太陽能電池板最大輸出功率計算實驗
5、太陽能電池板轉換效率測量實驗
6、開路電壓與相對光強的函數關系實驗
7、短路電流與相對光強的函數關系實驗
8、太陽能電池板暗伏安特性測試實驗
9、太陽能組件輸出特性測試實驗
10、太陽能電池板的串聯開路電壓測試實驗
11、太陽能電池板的串聯短路電流測試實驗
12、太陽能電池板的并聯開路電壓測試實驗
13、太陽能電池板的并聯短路電流測試實驗
14、負載特性測試實驗
實驗二：太陽能蓄電池控制器實驗系列
1、太陽能蓄電池充電控制實驗
2、控制器充放電保護實驗
3、蓄電池電壓、電流測試實驗
4、蓄電池電量估測實驗
5、控制電池電流流入、輸出實驗
6、控制器光控-時控輸出實驗
實驗三：跟蹤器的實驗內容：
1、逐日系統原理實驗
2、太陽光跟蹤定位傳感器原理實驗
3-3、環境對光伏轉換影響實驗
4、跟蹤控制器操作實驗
3-5、傳動執行機構接線實訓
3-6、太陽能光控跟蹤實驗
五、主要設備清單：
|
序號 |
名稱 |
數量 |
單位 |
|
1 |
支架系統 |
1 |
套 |
|
2 |
實驗操作臺 |
1 |
套 |
|
3 |
追蹤控制器 |
1 |
臺 |
|
4 |
光學跟蹤探頭 |
1 |
套 |
|
5 |
10W太陽能電池組件 |
4 |
塊 |
|
6 |
實驗套件 |
1 |
套 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查太陽自動跟蹤系統實驗實訓裝置的貨品外觀，核實本裝置的數量及配件，拒收處于受損狀態的太陽自動跟蹤系統實驗實訓裝置；
2、設備質保：茂育將為各采購單位提供太陽自動跟蹤系統實驗實訓裝置說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對太陽自動跟蹤系統實驗實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е绿栕詣痈櫹到y(tǒng)實驗實訓裝置的選型錯誤或購買設備數量錯誤，造成太陽自動跟蹤系統實驗實訓裝置的退換貨要求，將不被接受；
4、設備貨期：太陽自動跟蹤系統實驗實訓裝置發貨期為參考值，如您需要了解太陽自動跟蹤系統實驗實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對太陽自動跟蹤系統實驗實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關太陽自動跟蹤系統實驗實訓裝置的技術咨詢。
