通用電工電子電拖實訓臺,通用電工電子電拖實訓裝置,通用電工電子電拖實訓設備是根據職業學校、技工學校、中等專業學校的電工電子類課程的實驗內容有關教學大綱的要求而設計的，實驗內容包括電路分析、電工基礎、電工學、電子技術、電子學、模擬電子技術、數字電子技術、電力拖動等課程實驗項目，設備實訓內容分為幾個層次和若干模塊，不同學制，不同生源的學?？筛鶕?jù)自己的實際情況選擇實訓項目。為學校迅速開設電工電子實訓課程提供了理想的實訓設備。
[規格型號]：MY-13D

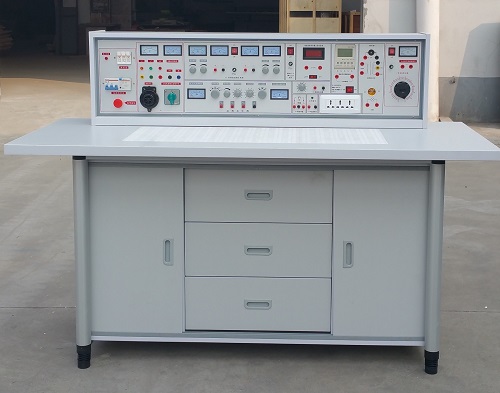

[產品名稱]：通用電工電子電拖實訓臺
[價 格]：詢價
[優惠服務]：免費質保一年，終身維護。
|
1、實驗臺外殼尺寸：123×35×20cm 2、三相保險座 3、三相電源輸入指標 4、總開關：實驗臺電源總開關，帶漏電、過載保護 5、試驗按鈕：試驗漏電開關漏電功能 6、電源輸入指示1只 7、電源輸出指示3只(紅、綠、黃三色) 8、交流電壓表：指示輸出線電壓 9、電壓轉換開關：與電壓表配合使用，監示輸出線電 壓的大小與對稱情況 10、接線座5只：A單元三相四線及地線輸出 11、流表W相電流輸出指示 12、O/I開關：三相四線電源輸出控制(提高安全系數) 13、接線座2只：B單元交流低壓電源輸出 14、電表(2A)：B單元交流電流指示 15、旋鈕：B單元3-24V交流低壓選擇輸出 16、開關：C單元雙路直流穩壓電源開關 17、旋鈕：C單元雙路Ⅰ路穩流調節 18、旋鈕：C單元雙路Ⅱ路穩流調節 19、接線座2只：C單元Ⅰ路直流穩壓輸出 20、保險座：C單元雙路穩壓電源保險 21、電表4只：雙路穩壓電源電壓、電流指示 |
22、接線座：D單元直流5V穩壓輸出 23、電表：D單元電流0.5V輸出指示 24、開關1：控制各低壓交流電、信號源 25、開關2：控制E單元交直流調壓電源 26、電表：E單元交流電壓輸出指示 27、接線座4只：E單元交流、直流輸出口 28、旋鈕：E單元0～240V電壓調節 29、插座：G單元220V輸出插座 30、旋鈕：音頻功率放大器音量調節 31、接線座2只：音頻信號輸入 32、按鈕：單次脈使能開關 33、接線座3只：單次脈沖輸出口 34、電表：函數發生器正弦波輸出電壓指示 35、旋鈕：正弦波輸出三級衰減幅度粗調 36、旋鈕：正弦波輸出口 37、接線座：正弦波輸出口 38、旋鈕：矩形波輸出幅度調節 39、接線座：三角波輸出口 40、旋鈕：函數信號發生器頻率細調 41、接線座：矩形波輸出口 42、旋鈕：函數信號發生器五級頻率粗調 43、電表：函數發生器輸出頻率指示 |
|
1、電工實驗： |
|
|
1．電工測量儀表的使用 2．常用元件的識別與檢測 3．線性元件與非線性元件的伏安特性 4．電源的外特性 5．電位值、電壓值的測定 6．電流表和電壓表的擴程 7．基爾霍夫定律的驗證 8．驗征楞次定律 9．迭加原理與互易定理的驗證 10．戴維南定理與諾頓定理的驗征 11．電壓源與電流源的等效變換 12．受控源特性的研究 13．一階電路實驗 14．二階電路的過渡過程 15．研究LC元件在直流和交流電路中的特性 16．負載獲得最大功率的條件 |
17．交流電路參數的測量 18．正弦交流電路中RLC元件的特性 19．RL及RC串聯電路實驗 20．RLC串聯諧振電路 21．日光燈電路的連接及功率因數改善 22．三相負載的星、三角接法 23．三相電路及功率的測量 24．R-C選頻網絡的研究 25．二端口網絡研究 26．單相變壓器實驗 27．互感電路實驗 28．三相異步電動機的使用與起動 29．三相電動機繼電接觸控制的基本電路 30．三相電動機Y一△起動控制實驗 31．三相電動機的順序控制實驗 32．三相電動機能耗制動控制實驗 |
|
2、電子實驗： |
|
|
1．晶體二極管的特性及檢測 2．晶體三極管輸入輸出特性 3．低頻小信號電壓放大器 4．直接耦合兩級放大器 5．RC耦合兩級放大器 6．負反饋對放大器性能的影響 7．變壓器耦合推挽功率放大器 8．互補對稱推挽功率放大器(OTL) 9．單相半波整流 10．單相全波整流 11．單相橋式整流 12．單相橋式整流濾波 13．單結晶體管特性 14．單結晶體管觸發電路 15．晶閘管簡單測試及可控整流電路 16．場效應管測試 17．串聯型穩壓電壓 18．差動放大電路的研究 19．集成運放參數的測試 20．集成運放減法電路 21．集成運放加法電路 22．集成運放積分電路 |
23．集成運放微分電路 24．集成運放文氏正弦波振蕩器 25．電容三點式振蕩器 26．電感三點式振蕩器 27．集成穩壓電路 28．無穩態電路（多諧振蕩器） 29．施密特觸發器 30．集成與門邏輯功能測試 31．集成非門電路邏輯功能測試 32．集成或門電路邏輯功能測試 33．集成與非門邏揖功能測試 34．CMOS門電路的測試 35．基本RS觸發器 36．JK觸發器 37．D觸發器 38．555時基電路的應用（方波發生器) 39．二一十進制計數器 40．二一十進制8421譯碼器 41．加法器 42．減法器 43．用集成與非門構成單穩態觸發器 44．組合邏輯電路 |
|
3、電力拖動實驗部分： |
|
|
1·閘刀開關正轉控制線路 2·接觸器點動正轉控制線路 3·具有自鎖的正轉控制線路 4·具有過載保護的正轉控制線路 5·倒順開關控制正反轉控制線路 6·接觸器聯鎖的正反轉控制線路 7·按鈕聯鎖的正反轉控制線路 8·按鈕接觸器復合聯鎖控制線路 9·自動往返行程控制線路 10·接觸器控制串聯電阻降壓 起動線路 11·時間繼電器控制串聯電阻降壓控制線路 12·手動Y/△降壓起動 |
13·接觸器控制Y/△降壓起動 14·時間繼電器控制Y/△降壓起動 15·QX3-13型Y/△自動起動控制線路 16·半波整流能耗制動控制線路 17·全波整流能耗制動控制線路 18·C620車床電氣控制線路 19·手動降壓起動 20·單相運行反接制動控制線路 21·電動葫蘆電氣控制線路 22·C6163車床電氣控制線路 23·控制電路聯鎖控制線路 24·主電路聯鎖控制線路 |
