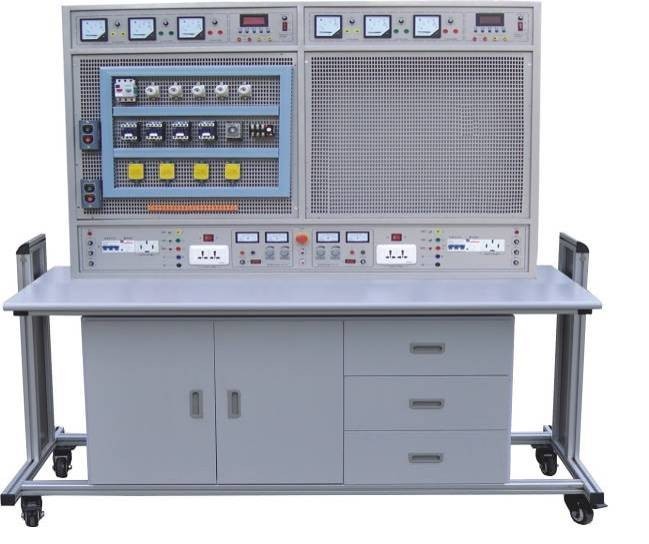

網孔型電工技能及工藝實訓考核平臺,網孔型電工技能及工藝實訓考核裝置,網孔型電工技能及工藝實訓考核設備主要由實訓桌、元件儲存柜、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。
|
1、電工布線工藝實訓 2、兩個開關控制一盞燈線路訓練 3、聲控開關控制白熾電路訓練 4、二地控制一盞燈電路訓練 5、三地控制一盞燈電路訓練 6、日光燈線路接線訓練 7、單相電度表直接安裝接線 8、單相電度表經電流互感器安裝接線 9、室內照明電路安裝訓練 10、配電板安裝訓練 11、交流負載電功率的測量 |
12、三相異步電動機直接啟動控制 13、三相異步電動機接觸器點動控制線路 14、三相異步電動機接觸器自鎖控制線路 15、三相異步電動機Y/△自動控制線路 16、用倒順開關控制三相異步電動機正反轉線路 17、接觸器聯鎖的正反轉控制線路 18、按鈕聯鎖的三相異步電動機正反轉按鈕線路 19、雙重聯鎖的三相異步電動機正反轉按鈕線路 20、三相異步電動機多地控制 21、工作臺自動往返控制線路 22、三相異步電動機能耗制動控制線路 |
|
序號 |
名 稱 |
型號與規格 |
數量 |
|---|---|---|---|
|
1 |
單相電度表 |
DD862-2 |
1 |
|
2 |
單相閘刀開關 |
HK8 |
1 |
|
3 |
拉線開關 |
4A/250V |
1 |
|
4 |
平燈頭 |
6A/250V |
2 |
|
5 |
園形插座 |
T3-10 |
1 |
|
6 |
電流互感器 |
LQG-0.5 |
1 |
|
7 |
墻壁開關座 |
|
2 |
|
8 |
聲控開關 |
118-B30 |
1 |
|
9 |
低壓斷路器 |
DZ108-20/10 |
1 |
|
10 |
螺旋式保險盒 |
RL1-15/3A |
3 |
|
11 |
直插式保險盒 |
RT14-20/2A |
2 |
|
12 |
交流接觸器 |
CJX2-0910 |
3 |
|
13 |
輔助觸頭 |
F4-22 |
3 |
|
14 |
熱繼電器 |
R16B-20/3 |
1 |
|
15 |
通電延時時間繼電器 |
ST3PA-B/380V（0-60S） |
1 |
|
16 |
時間繼電器座 |
PF-083A |
1 |
|
17 |
3H鐵殼按鈕 |
|
2 |
|
18 |
行程開關 |
LX9-222 |
2 |
|
19 |
行程開關 |
LX9-001 |
2 |
|
20 |
倒順開關 |
K03-15 |
1 |
|
21 |
日光燈管 |
Y210RR25/10W |
1 |
|
22 |
鎮流器 |
13W |
1 |
|
23 |
日光燈座 |
|
2 |
|
24 |
接線端子排 |
JF5-2.5/5 |
5 |
|
25 |
G形導軌 |
|
1 |
|
26 |
走線槽 |
|
2米 |
|
27 |
螺絲 |
|
90 |
|
28 |
螺絲刀 |
|
2 |
|
29 |
尖嘴鉗 |
|
1 |
|
30 |
剝線鉗 |
|
1 |
|
31 |
三相鼠籠異步電動機 |
380V/Y/△180W |
1 |
