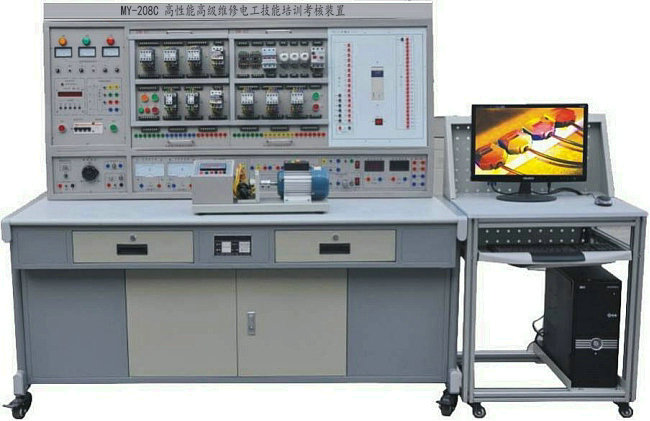

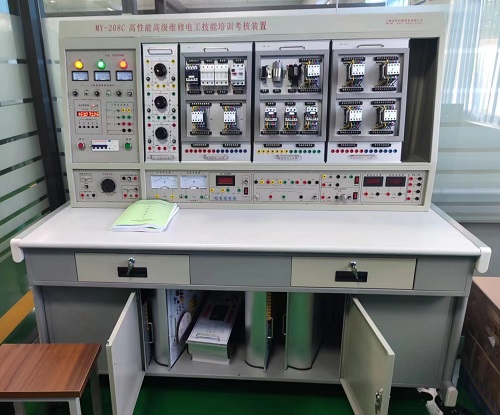

高性能高級維修電工技能培訓考核裝置,高性能高級維修電工技能培訓考核臺,高性能高級維修電工技能培訓考核設備是根據機械工業職業技能鑒定指導中心組織編寫的《機械工人職業技能培訓教材》研制生產的，可對《初級維修電工技術》《中級維修電工技術》《高級維修電工技術》教材中列出的電氣控制線路和實用電子線路進行實際操作，快速掌握課程的實用技術與操作技能。
|
1.三相異步電動機直接啟動控制 2.三相異步電動機接觸器點動控制線路 3.三相異步電動機接觸器自鎖控制線路 4.三相異步電動機定子串電阻減壓?jiǎn)?dòng)手動控制線路 5.三相異步電動機定子串電阻減壓?jiǎn)?dòng)自動控制線路 6.Y-△啟動自動控制線路 7.用倒順開關的三相異步電動機正反轉控制 8.接觸器聯鎖的正反轉控制線路 9.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路 10.雙重聯鎖的三相異步電動機正反轉控制線路 11.單向減壓?jiǎn)?dòng)及反接制動控制線路 12.能耗制動的控制線路 13.三相異步電動機的順序控制 14.三相異步電動機的多地控制 |
15.工作臺自動往返控制線路 16.三相線繞式異步電動機手動控制線路 17.三相線繞式異步電動機自動起動控制線路 18.C620型車床的接線、故障與維修 19.Z3040搖臂鉆床電氣控制線路 20．電動葫蘆控制線路 21.接觸器控制雙速電動機的控制線路 22.時間繼電器控制雙速電機的控制線路 23.按定子電流原則加入勵磁的起動控制線路 24.簡易同步電動機的能耗制動控制線路 25.直流電機啟動調速 26.并勵直流電動機電樞回路串電阻起動與調速 27.帶有能耗制動的反轉控制線路 28.勵磁反接制動的控制線路 |
|
1.日光燈接線 2.單相整流裝置電路的組裝 3.并聯型硅穩壓管穩壓電路的組裝 4.串聯型晶體管穩壓電路的組裝 5.JS20單結晶體管時間繼電器 6.JSJ型晶體管時間繼電器 |
7.接近開關 8.微音放大電路的測試 9.智力競賽搶答器 10.依靠漏電流觸發的簡易交流開關電路 11.家用調光臺燈電路 |
|
4.數碼顯示控制 5.搶答器控制（優先級、數值運算，具有聲效功能） 6.天塔之光控制（閃爍、發射、流水型） 7.音樂噴泉控制（具有聲效功能） 8.十字路口交通燈控制 9.水塔水位控制 10.自動送料裝車系統控制 11.四節傳送帶控制 12.裝配流水線控制 13.多種液體混合裝置控制 |
14.自控成型機控制 15全自動洗衣機控制（具有聲效功能） 16.電鍍生產線控制 17.自控軋鋼機控制 18.郵件分揀機控制 19.自動售貨機控制 20.機械手控制 21.四層電梯控制（實物） 22.加工中心控制（實物） |
|
1.步進電機運動控制 2.直流電機控制 |
3.溫度PID控制（具有聲效功能） |
|
1.PLC控制的三相異步電動機正反轉控制 2.PLC控制的三相異步電動機Y/△啟動控制 3.PLC控制的三相異步電動機降壓?jiǎn)?dòng)控制 4.PLC控制的三相異步電動機能耗制動控制 |
5.C620車床電氣控制線路 6.C6130車床電氣控制線路 7.電動葫蘆電氣控制線路 |
|
1.變頻器功能參數設置與操作 2.變頻器報警與保護功能 3.外部端子點動控制 4.變頻器控制電機正反轉 5.多段速度選擇變頻調速 6.變頻器無級調速 7.基于外部模擬量（電壓/電流）控制方式的變頻調速 8.瞬時停電啟動控制 |
9.PID變頻調速控制 10.PLC控制變頻器外部端子的電機正反轉 11.PLC控制變頻器外部端子的電機運行時間控制 12.基于PLC數字量控制方式的多段速 13.基于PLC通信方式的變頻器開環調速 14.基于PLC通信方式的速度閉環控制 15.變頻器恒壓供水系統的模擬 |
|
序號 |
編號 |
控制對象實訓模塊 |
實訓教學目標 |
|
1 |
MY1 |
搶答器/音樂噴泉 |
通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。 |
|
2 |
MY2 |
裝配流水線/十字路口交通燈 |
通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
|
3 |
MY3 |
水塔水位/天塔之光 |
通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
|
4 |
MY4 |
自動送料裝車/四節傳送帶 |
通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
|
5 |
MY5 |
多種液體混合裝置 |
通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
|
6 |
MY6 |
自動售貨機 |
通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
|
7 |
MY7 |
自控軋鋼機/郵件分揀機 |
通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
|
8 |
MY8 |
機械手控制/自控成型機 |
通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
|
9 |
MY9 |
加工中心 |
通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
|
10 |
MY10 |
四層電梯 |
通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
|
|
1 |
維修電工實訓考核臺架 |
臺 |
1 |
外形尺寸：1570×730×1500mm； 材 料：鋼木結構；符合國家相關環保要求； 輸入電壓：AC380V±10% 50Hz 三相五線； 容 量：＜1.5 kVA； 實 驗 屏：用于掛置實訓單元掛板 |
||
|
2 |
電氣控制實訓單元掛箱及電機 |
塊 |
1 |
DW-05 |
電工技能實訓組件（五） |
|
|
塊 |
1 |
DW-06 |
維修電工實訓組件（一） |
|||
|
塊 |
1 |
DW-07 |
維修電工實訓組件（二） |
|||
|
塊 |
1 |
DW-08 |
維修電工實訓組件（三） |
|||
|
塊 |
1 |
DW-09 |
維修電工實訓組件（四） |
|||
|
臺 |
1 |
MYDJ-01 |
單相電容起動電動機，交流220V |
|||
|
臺 |
1 |
MYDJ02 |
三相鼠籠電動機AC220V（Y） |
|||
|
臺 |
1 |
MYDJ03 |
三相鼠籠電動機AC380V（Y/△,帶速度繼電器） |
|||
|
臺 |
1 |
MYDJ04 |
雙速異步電動機AC380V（△/YY） |
|||
|
臺 |
1 |
MYDJ05 |
直流他勵電機220V |
|||
|
5 |
變頻器實訓掛箱 |
套 |
1 |
三菱FR-D720變頻器，帶有RS485通訊接口及BOP操作面板。 |
||
|
6 |
PLC主機掛箱 |
套 |
1 |
配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。 |
||
|
7 |
PLC實訓掛箱 |
塊 |
1 |
交通信號燈/自動供水/裝配流水線/搶答器/ 機音樂噴泉/天塔之光/電鍍系統的自動控制/洗衣機的自動控制 |
||
|
8 |
直流電機調速系統 |
塊 |
1 |
單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節，采用分立元件，PCB正反面都具有電路原理圖，留有主要波形測試點。設有安全隔離變壓器及飛車保護措施 |
||
|
9 |
電機導軌及光碼盤測速系統 |
1 |
套 |
含光碼盤測速系統（配有高精度光電編碼器）一套，電機導軌1幅，道軌平整度好，無應力變形，同心度好。 |
||
|
10 |
SC-09通訊編程電纜 |
1 |
根 |
用于PLC主機與PC機通訊 |
||
|
11 |
工控組態軟件 |
1 |
套 |
|
||
|
12 |
PLC仿真實訓軟件 |
|
|
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）PLC編程訓練、PLC程序編寫測試等功能 （3）實現PLC運行模擬，對錯誤程序進行檢查 |
||
|
13 |
維修電工 電力拖動仿真軟件 |
套 |
1 |
|
||
|
15 |
電工連線 |
套 |
1 |
20根：長1000mm 黃6條、綠6條、紅6條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
||
|
16 |
網孔實操板及器材 |
套 |
1 |
網孔實操板：規格：485*600；通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。 |
||
|
器材：交流接觸器3只，熱繼電器2只，時間繼電器1只，鐵殼按鈕2只，保險座5P，端子排20孔 |
||||||
|
17 |
常用工具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。 |
||
|
18 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
||
