光機電一體化實訓設備News

所在位置：首頁 > 產品展示 > 光機電一體化實訓設備正文

立體倉庫實物教學實訓裝置,立體倉庫實物教學實訓設備,立體倉庫實物教學實訓平臺可供學生完成直流電機控制、步進電機控制、PLC指令訓練、位控訓練、傳感器檢測技術等方面的實訓實習、課程設計的使用。

[規格型號]：MY-19H

[產品名稱]：立體倉庫實物教學實訓裝置

[價　　格]：詢價

[優惠服務]：免費質保一年，終身維護。

產品介紹：

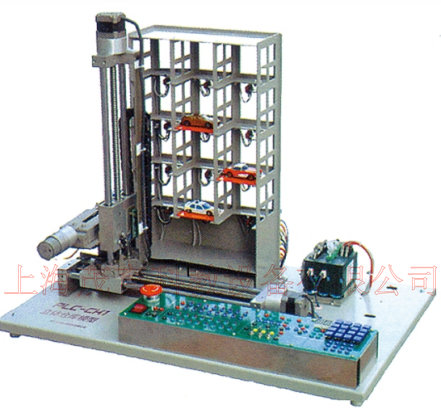

MY-19H 立體倉庫實物教學實訓裝置

一、產品概述
立體倉庫實物教學實訓裝置,立體倉庫實物教學實訓設備,立體倉庫實物教學實訓平臺可供學生完成直流電機控制、步進電機控制、PLC指令訓練、位控訓練、傳感器檢測技術等方面的實訓實習、課程設計的使用。
基本功能：
（1）將貨物送到指定位置（由操作員指定的位置）（2）自動將貨物送到某一位置（由PLC判定位置）（3）將某一倉庫的貨物取出（由操作員指定位置）（4）自動取出某一倉庫的貨物（由PLC判定位置）（5）能夠?qū)崿F(xiàn)低速啟動—變速運行—低速停車的功能
二、產品特點
1、該裝置由立體倉庫主體、接口電路所組成。立體車庫主體由底盤、三層十倉位庫體、傳動機械及電氣控制等四部分組成。
2、模型的傳動機械部分采用滾珠絲杠、滑軌、普通絲杠等機械元件組成，采用步進電機作為拖動元件。
3、該模型倉庫庫體由三層十個倉位組成，由PLC編程實現X、Y、Z軸位置控制，可完成倉庫車模的自動或手動存取。
1）采用可編程邏輯器件，實現X、Y、Z軸的限位保護、互鎖保護，確保了學生在誤操作時不損壞系統硬件。
2）開放式接口設計，適宜技能實訓使用。
3）通過傳感器信號采集，PLC編程，實現對步進電機及直流電機進行復雜的位置控制、時序邏輯控制及上位機監控等功能。
4）采用滾珠絲杠、直線導軌、普通絲杠作為傳動裝置。
5) 輸入電壓：AC 200V-240V （帶保護地三芯插座）、耗電量<250W。
橫軸位移Lh＝290mm
縱軸位移Lv＝290mm
重復精度：0.1mm
4、外形尺寸：600×450×600mm(L×W×H)
三、實驗項目
1、PLC基本指令訓練
2、PLC高級指令訓練
3、定位及調速控制訓練
4、倉庫管理訓練
5、上位機管理軟件訓練
四、主要配置清單

序號	名稱	型號	數量	單位	備注
1	步進驅動器		2	臺
2	步進電機		2	臺
3	運動導軌		2	套
4	鐵質噴塑機座		1	件
5	接線端子排		1	條
6	磁性開關		2	個
7	倉位庫	10個倉位	1	件
8	單桿氣缸		1	件
9	夾爪		1	件
10	電磁閥		2	件
11	PLC	FX3U-48MT(用戶可以自備)	1	臺

友情提示：
1、設備驗收：各采購單位收貨時請檢查立體倉庫實物教學實訓裝置的貨品外觀，核實本設備的數量及配件，拒收處于受損狀態的立體倉庫實物教學實訓裝置；
2、設備質保：茂育將為各采購單位提供立體倉庫實物教學實訓裝置說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對立體倉庫實物教學實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е铝Ⅲw倉庫實物教學實訓裝置的選型錯誤或購買設備數量錯誤，造成立體倉庫實物教學實訓裝置的退換貨要求，將不被接受；
4、設備貨期：立體倉庫實物教學實訓裝置發貨期為參考值，如您需要了解立體倉庫實物教學實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對立體倉庫實物教學實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關立體倉庫實物教學實訓裝置的技術咨詢。
