[規格型號]：MY-19G

[產品名稱]：基礎電機及減速機實訓平臺

[價　　格]：詢價

[優惠服務]：免費質保一年，終身維護。

產品介紹：

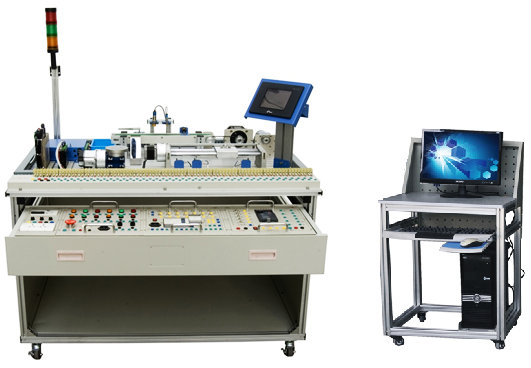

MY-19G 基礎電機及減速機實訓平臺

一、產品概述：
基礎電機及減速機實訓平臺,基礎電機及減速機實訓裝置,基礎電機及減速機實訓設備是一種最為典型的機電一體化產品，是為職業院校、職業教育培訓機構而研制的，電機及減速機實驗臺適合機電一體化、自動化等相關專業的教學和培訓。該裝置采用型材結構，其上安裝有交流伺服電機及驅動單元、步進電機及驅動單元、直流無刷電機及驅動單元、直流有刷電機，交流異步電機及變頻調速單元、交流同步電機、觸摸屏單元、PLC及A/D D/A單元、傳感器及旋轉編碼器單元、皮帶輸送單元、滾珠絲杠單元、蝸輪蝸桿單元。采用工業元器件，所有傳感器、執行器、控制器接口開放，培訓內容包含：PLC（數字量和模擬量）技術，傳感器及旋轉編碼器技術、直流無刷電機特性研究、步進電機特性研究、交流伺服電機特性研究、特種電機控制技術、觸摸屏技術、位置及速度控制技術、機械傳動（皮帶傳動、滾珠絲杠傳動及蝸輪蝸桿傳動）技術、組態軟件監控技術等。平面模塊化結構，所有控制電機的接線開放，安裝尺寸完全一致，可做到電機互換，控制電平一致。
PLC及變頻器采用雙主機設計，均配置模擬量輸入輸出模塊、通信模塊。PLC選用典型的三菱FX系列（PLC和西門子S7-200系列）。變頻器選用典型的三菱D700系列變頻器（西門子MM420系列變頻器）。
二、設備特點：
1、本實訓裝置有機融合了機械、電氣、傳感器、交流電機變頻調速、直流無刷電機控制、直流有刷電機驅動控制，步進電機驅動控制、伺服電機驅動控制、能開展任務驅動的項目教學。
2、整體結構采用開放式和拆裝式，具有明顯的動手拆裝實訓功能，可以拆裝到各零部件及每顆細小的螺絲，能很好的服務于項目實訓教學；能根據不同的任務更換組合模塊，具有很強的重組性，使教學或競賽時可方便的選擇需要的模塊，非常適合廣大職業院校自動化技能實訓需求。
3、用于教學，以工作過程為導向、工學結合的模式規劃教學活動，可完成多種工業現場環境下的技能培訓任務。
4、該實訓考核裝置PLC模塊I/O端子、變頻器接線端子、各常用模塊接線端子，均采用安全型插座，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路通過端子排進行連接。插拔線連接電路與端子排連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
三、技術性能：
1、輸入電源：三相四線～380V±10% 50Hz或單相三線～220V±5% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤1.0kVA
4、結構尺寸：1200mm×800mm×840mm
5、安全保護：具有漏電保護，安全符合國家標準
四、實訓內容：
1、觸摸屏實訓：
1）觸摸屏與PLC之間的通訊實訓
2）觸摸屏監視電機的運行狀態和控制電機的運行參數
3）利用觸摸屏做交互式人機介面
4）基于觸摸屏→PLC→數字伺服（步進驅動）方式的運行曲線組態顯示控制
5）基于觸摸屏→PLC→交直流電機方式的運行曲線組態顯示控制
2、PLC訓練：
1）基本指令編程練習
2）高級指令編程實訓
3）利用PLC（脈沖、模擬量）控制步進電機、交流減速電機、伺服電機、直流無刷電機
4）用PLC采集各種傳感器信號
5）PLC采集旋轉編碼器信號
3、三相異步電機變頻調速：
1）變頻器功能參數設置與操作
2）變頻器報警與保護功能
3）多段速度選擇變頻調速
4）外部端子點動控制
5）控制電機運行時間操作
6）控制電機正反轉運動控制
7）外部模擬量（電壓/電流）變頻調速
三相異步電機的變頻器閉環調速
4、步進電機：
1）啟動特性的研究：通過PLC修改頻率，運行頻率加速時間及運行長度，觀察運轉特性。
2）細分特性研究：通過細分撥碼開關改變細分，觀察步進電機在低速運行時的振動和噪聲變化，掌握細分意義和如何計算細分距角
3）脫機信號作用研究
4）驅動電壓的影響
5）驅動電流的影響
5、伺服電機：
1）位置模式：通過PLC修改啟動頻率，運行頻率，加減速時間以及運行長度，觀察電機運轉特性
2）速度模式1：將伺服電機的控制模式調整為速度模式的外部控制方式，通過PLC的模擬量控制伺服電機的運行，學會如何調速零漂、加減速的調整、速度增益和輸入增益的調整，控制零速鉗位端口了解它的作用，通過編碼器反饋?zhàn)鲩]環實現位置控制并通過人機界面進行位置和速度的顯示
3）速度模式2：將伺服電機的控制模式調整為速度模式的內部控制方式，通過PLC的脈沖輸出和模擬量輸出控制電機的速度和位置，兩個模式通過PLC的輸出點來切換，通過這個實訓可以了解伺服ON與模式切換之間的關系，通過PLC編程加深對伺服運行的理解
4）位置速度模式：將伺服電機的控制模式調整為位置速度模式，通過PLC的脈沖輸出和模擬量輸出控制電機的速度和位置，兩個模式通過PLC的輸出點來切換，通過這個實訓可以了解伺服電機ON與模式切換之間的關系，通過PLC編程加深對伺服運行的理解
6、直流無刷電機：
1）內部電位器調速：調節電位器使速度由慢到快，觀察電機在低速和高速和運行特性，比較與伺服的區別
2）模擬量調速：PLC模擬量輸出控制電機的速度，編碼器反饋?zhàn)鳛樗俣任恢梅答?，?shí)現低精度的定位。通過正反向控制端子控制轉向
7、各種傳感器及編碼器實訓：
1）光電傳感器
2）電感傳感器
3）電容傳感器
4）旋轉編碼器
8、皮帶輸送帶電機綜合控制（PLC、觸摸屏、異步電機、直流無刷電機、編碼器）
9、絲杠傳動綜合控制（PLC、觸摸屏、步進電機、伺服電機）
10、轉動擺臺定位控制（PLC、觸摸屏、步進電機、伺服電機）
五、系統配置：
該裝置采用型材結構，其上安裝有交流伺服電機及驅動單元、步進電機及驅動單元、直流無刷電機及驅動單元、交流電機及變頻調速單元、觸摸屏單元、PLC及A/D D/A單元、傳感器及旋轉編碼器單元、皮帶輸送單元、滾珠絲杠單元、蝸輪蝸桿單元等組成。培訓內容包含：PLC（數字量和模擬量）技術，傳感器及旋轉編碼器技術、直流無刷電機特性研究、步進電機特性研究、交流伺服電機特性研究、特種電機控制技術、觸摸屏技術、位置及速度控制技術、機械傳動（皮帶傳動、滾珠絲杠傳動及蝸輪蝸桿傳動）技術、組態軟件監控技術等。平面模塊化結構，所有控制電機的接線開放，安裝尺寸完全一致，可做到電機互換，控制電平一致。學生可以對各零件、部件、單元、直至整體機構進行零部件拆裝、調試、運行。
六、基本配置表：

序號	名稱	規格	數量	單位	備注
1	工作臺	1200mm×800mm×840mm	1	張
2	PLC模塊1	西門子CPU 226+EM235	1	臺	標準配置
3	PLC模塊2	三菱FX3U-48MT+FX0N-3A+FX3U-485BD	1	臺	FX2N升級
4	變頻器模塊1	三菱FR-D720S 0.4KW	1	套	標準配置
5	變頻器模塊2	西門子MM420 0.37KW+BOP	1	套	標準配置
6	電源模塊	電源總開關（帶漏電和短路保護）1個、單相三極電源插座1個	1	塊
7	按鈕模塊	開關電源24V/5A 、12V/2A，5V/2A各1組、轉換開關2只、復位按鈕（紅、黃、綠各1只）、自鎖按鈕（紅、黃、綠各1只）、24V指示燈（紅黃綠各2只）、急停按鈕1只、蜂鳴器1只	1	塊
7	步進電機驅動模塊	相數：2，步距角： 1.8，靜態電流：2.8A，相電阻：0.8Ω，相電感：1.2mH，保持轉矩：0.9N•m	1	套
9	三相異步電機	三相異步減速電機，額定功率25W	1	套
10	交流同步電機	交流同步電機，額定功率14W	1	套
11	伺服電機驅動模塊	額定功率：200W（含編碼器）	1	套
12	RV減速機	RV減速機	1	套
13	諧波減速機	諧波減速機
14	直流無刷電機驅動模塊	額定功率： 150W	1	套
15	直流有刷電機驅動模塊	電機及驅動電源	1	套
16	觸摸屏模塊	7寸昆侖通態TPC7062	1	套
17	皮帶輸送帶單元	由帶式傳送帶、光電傳感器、電感傳感器、電容傳感器組成。傳輸帶行程：460mm	1	套
18	滾珠絲桿單元	由滾珠絲桿、刻度裝置、限位傳感器、移動導塊等組成。位置控制水平位移：270mm，重復精度：0.1mm	1	套
19	接線端子排	本系統的執行器、控制器接口全部引到操作面板及接口單元，并配備配套實訓導線	1	套
20	工件	含金屬、塑料工件	1	套
21	電源線	單相三芯電源線	2	根
22	實訓導線	強電、弱電連接導線	1	套
23	PLC編程電纜	配套通信編程電纜	1	根
24	配套光盤	PLC編程軟件、使用手冊、程序等	1	套
25	配套工具	工具箱：十字長柄螺絲刀、大、中、小號一字螺絲刀，中、小號十字螺絲刀，鐘表螺絲刀，剝線鉗，尖嘴鉗，剪刀，電烙鐵，驗電筆，鑷子，活動扳手，內六角扳手（8把）	1	套
26	掛線架	歐式導線架	1	個
27	電腦桌	型材電腦桌	1	張

友情提示：
1、設備驗收：各采購單位收貨時請檢查基礎電機及減速機實訓平臺的貨品外觀，核實本設備的數量及配件，拒收處于受損狀態的基礎電機及減速機實訓平臺；
2、設備質保：茂育將為各采購單位提供基礎電機及減速機實訓平臺說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對基礎電機及減速機實訓平臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е禄A(chǔ)電機及減速機實訓平臺的選型錯誤或購買設備數量錯誤，造成基礎電機及減速機實訓平臺的退換貨要求，將不被接受；
4、設備貨期：基礎電機及減速機實訓平臺發貨期為參考值，如您需要了解基礎電機及減速機實訓平臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對基礎電機及減速機實訓平臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關基礎電機及減速機實訓平臺的技術咨詢。
