光機電一體化實訓設備News

所在位置：首頁 > 產品展示 > 光機電一體化實訓設備正文

材料分揀實訓裝置,材料分揀實訓設備,材料分揀實訓平臺適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《機電一體化技術》、《檢測與轉換技術》、《可編程控制技術》等課程開設實訓課。

[規格型號]：MY-19B

[產品名稱]：材料分揀實訓裝置

[價　　格]：詢價

[優惠服務]：免費質保一年，終身維護。

產品介紹：

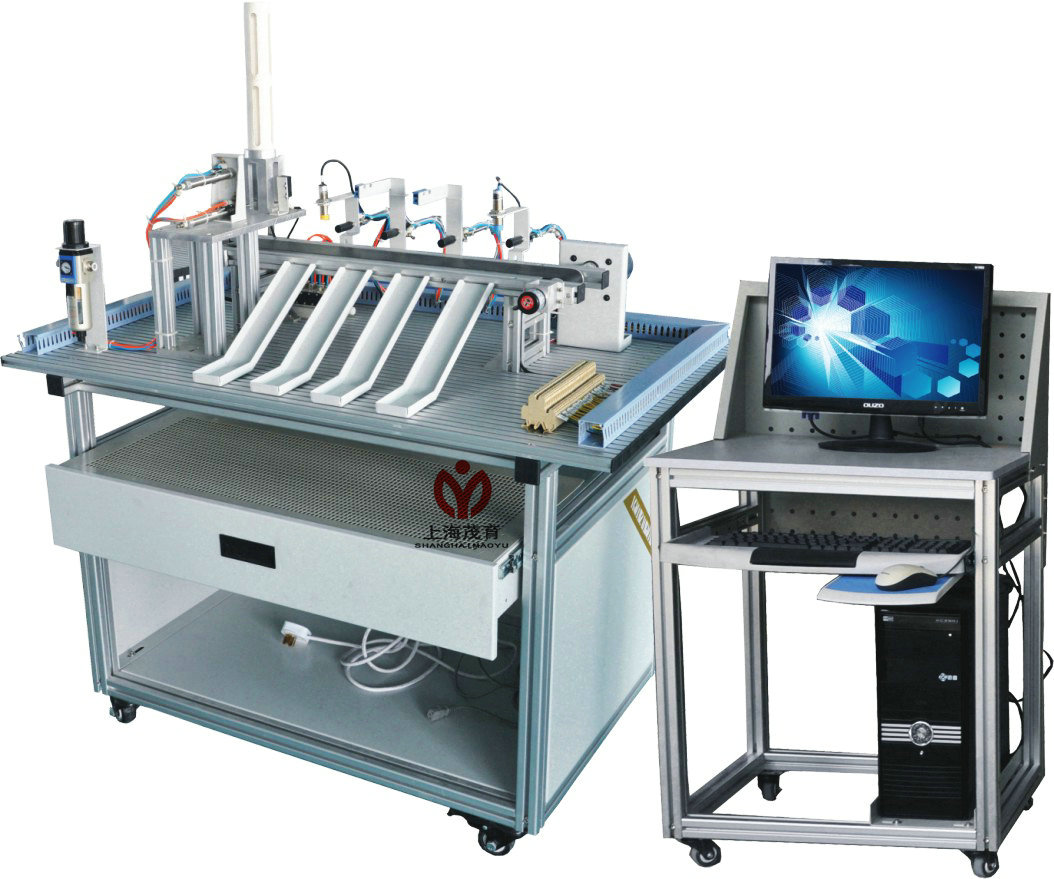

MY-19B 材料分揀實訓裝置

一、產品概述：
材料分揀實訓裝置,材料分揀實訓設備,材料分揀實訓平臺是針對機電一體化教學的要求而研發的，它涵蓋了PLC、氣動控制、電機傳動、電磁鐵控制、位置控制、傳感器檢測等教學內容，是實際工業現場生產設備的微縮裝置?；诙喾N傳感器的檢測及旋轉編碼器的精確定位，實現對不同材質、不同顏色物體的分揀。實訓裝置采用全開放式布局且具有設故排故單元，可充分鍛煉操作者系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《機電一體化技術》、《檢測與轉換技術》、《可編程控制技術》等課程開設實訓課。
二、裝置特點及組成：
材料分揀裝置由底板、實訓桌（型材結構）、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分組成。氣動部分由電磁閥和汽缸組成；物料傳送部分由電機和同步傳送帶組成。
電氣控制由單相交流電機及減速器、電磁閥、氣缸、旋轉編碼盤、旋轉電磁鐵、開關電源、光電傳感器、顏色傳感器、電容式傳感器、電感式傳感器、磁性傳感器、位控部分由旋轉編碼器、單相交流電機及減速器等組成。PLC選用三菱系列可編程控制器，三菱主機為FX1S-30MR-001、內置開關量I/O（16路開關量輸入/14路繼電器輸出）。
通過傳感器信號采集，PLC編程，對交流電機、電磁閥、旋轉電磁鐵進行較復雜的開關量控制、位置控制、時序邏輯控制，實現對傳送帶上的物料進行定位、辨識、分類。
三、技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、氣源：0.2Mpa～0.55Mpa
3、工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
4、裝置容量：＜0.5kVA
5、外形尺寸：1000mm×640mm×1200mm
四、實訓項目：
1、單向交流電機正反轉控制
2、物料分揀系統的調試
3、氣動控制技術應用
4、傳感器技術應用
5、電磁鐵技術應用
6、分揀出金屬與非金屬
7、分揀出黑色與白色塊
8、分揀鐵質工件到任一料槽
9、分揀鋁質工件到任一料槽
10、分揀金屬工件到任一料槽
11、分揀非金屬工件到任一料槽
12、故障檢測與維修
五、基本配置：

序號	名稱	主要元件或型號、規格	數量
1	實訓桌	1100×800×840 mm	1張
2	觸摸屏模塊	7英寸工業彩色觸摸屏TPC7062KS	1塊
3	PLC控制器	三菱：FX3U-48MR 繼電器輸出	1只
4	變頻器模塊	三菱D720 功率： 0.4KW	1只
5	電源模塊	單相電源總開關1只；單相電源插座2個	1組
6	按鈕模塊	按鈕黃、綠、紅各2只；指示燈黃、綠、紅各2只；急停按鈕 1只；蜂鳴器1只，	1套
7	送料機構	支架1套；電容傳感器1只；DC：24V減速電機1只；傳送帶1根。	1套
8	氣動機械手	雙氣缸(雙桿單出) 1只，單出桿氣缸（六角)1只，氣爪1只，旋轉氣缸1只，磁性開關3只，單控電磁換向閥4只；	1套
9	分揀機構及物料暫存橋架	單出桿氣缸3只，金屬傳感器1只，光傳感器1只，電感傳感器1只，磁性開關3只，物件導槽3個，單控電磁換向閥3只，光電傳感器1只支架1套；平皮帶1條；三相減速電機1臺，	1套
10	接線端子模塊	接線端子和回型安全插座	1塊
11	分揀物料	金屬，白色塑料、黑色塑料	1套
12	連接線	紅色、黃色、綠色、黑色	1套
13	靜音空壓機	0Mpa-0.8Mpa，氣泵噪音≦65分貝，符合國標	1臺
14	氣管	Φ4氣管，氣管為顏色隨機，每臺配有足量氣管	1套
15	PLC編程線纜	SC-09	1條
16	觸摸屏編程線	USB-B	1條
17	配套工具	內六角扳手1套、螺絲刀1套、萬用表1只	1套
18	軟件光盤	PLC編程軟件、觸摸屏軟件、演示程序	1套
19	導線整理架	歐式導線架	1個
20	電腦桌	鋁型材電腦桌	1個

友情提示：
1、設備驗收：各采購單位收貨時請檢查材料分揀實訓裝置的貨品外觀，核實本設備的數量及配件，拒收處于受損狀態的材料分揀實訓裝置；
2、設備質保：茂育將為各采購單位提供材料分揀實訓裝置說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對材料分揀實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е虏牧戏謷嵱?xùn)裝置的選型錯誤或購買設備數量錯誤，造成材料分揀實訓裝置的退換貨要求，將不被接受；
4、設備貨期：材料分揀實訓裝置發貨期為參考值，如您需要了解材料分揀實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對材料分揀實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關材料分揀實訓裝置的技術咨詢。

找不到想找的產品?請點擊產品展示

上一篇：平面雙軸運行控制實訓裝置下一篇：自動送料裝車實訓模型
