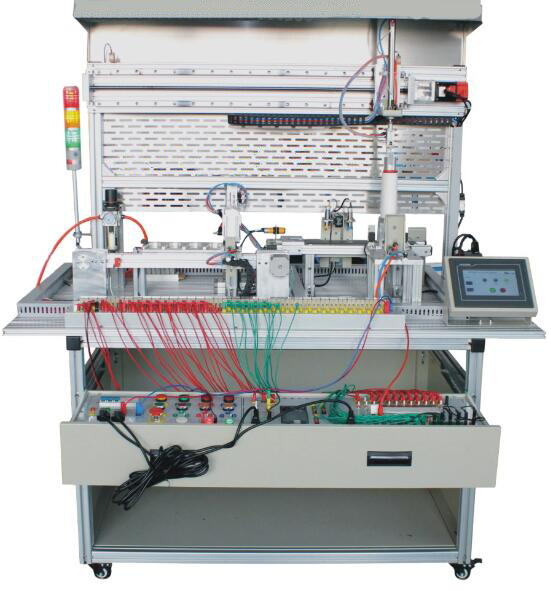

循環搬運控制實訓系統,循環搬運控制實訓裝置,循環搬運控制實訓設備集運動控制、氣動控制、變頻調速、步進電機驅動、伺服電機驅動、傳感器檢測、可編程控制、時序邏輯控制于一體。通過基于該實訓系統的使用、訓練和培訓，能充分鍛煉操作者團隊協作能力、計劃組織能力、自動線安裝與調試能力、工程實施能力等。同時適合學生進行課程設計、畢業設計。
[規格型號]：MY-19T
[產品名稱]：循環搬運控制實訓系統
[價 格]：詢價
[優惠服務]：免費質保一年，終身維護。
|
序號 |
名稱 |
主要元件或型號、規格 |
數量 |
|
1 |
工作實訓臺 |
1500mm×800mm×800mm |
1臺 |
|
2 |
PLC實訓模塊 |
三菱FX2N-48MR |
1件 |
|
3 |
變頻器實訓模塊 |
D720, AC380V輸入，≥0.4kW |
1件 |
|
4 |
觸摸屏 |
7英寸 工業彩色觸摸屏 |
1件 |
|
5 |
電源模塊 |
三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個 |
1件 |
|
6 |
按鈕模塊 |
開關電源24V/6A、急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只 |
1件 |
|
7 |
上料單元 |
光電傳感器1只、單桿氣缸1只、調速閥2只、磁性開關2只、單控電磁閥1只、物料庫1只、尼龍推塊1塊、物料檔塊1塊、氣缸支架1個 |
1件 |
|
8 |
皮帶輸送檢測單元 |
三相交流減速電機（AC380V，輸出轉速50r/min）1臺，傳輸帶960×58×2mm 1條、電容傳感器1只、電感傳感器1只、顏色傳感器1只、旋轉編碼器1只、滾輪2只、皮帶安裝架1套 |
1件 |
|
9 |
氣動機械手搬運單元 |
薄型氣缸1只、回轉氣缸1只、氣動手爪1只、磁性開關5只、單控電磁閥3只、調速閥6只、手臂底座1只 |
1件 |
|
10 |
物料傳送倉儲單元 |
同步帶1根、同步輪2只、步進電機1只、驅動器1只、平面貨架1只、平面送貨臺1只、行程開關2只、磁性開關2只、單控電磁閥1只、推動氣缸1只，調試閥2只 |
1件 |
|
11 |
物料返回單元 |
伺服電機及驅動器各1只、絲杠1根、單桿氣缸1個，氣爪1個 |
1件 |
|
12 |
觸摸屏 |
5.7英寸STN64K 彩色觸摸屏 |
1件 |
|
13 |
接線端子排 |
接線端子和安全插座 |
1套 |
|
14 |
物料 |
金屬（鐵、鋁）各6個，尼龍6個 |
18個 |
|
15 |
安全插線 |
|
1套 |
|
16 |
氣管 |
Ф4/Ф6若干 |
1套 |
|
17 |
PLC編程電纜 |
|
1條 |
|
18 |
PLC編程軟件 |
|
1套 |
|
19 |
產品配套光盤 |
（使用手冊、程序等） |
1套 |
|
20 |
空氣壓縮機 |
0.6～0.8MPa |
1臺 |
