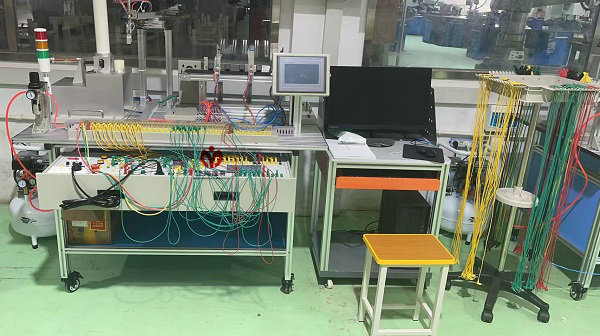

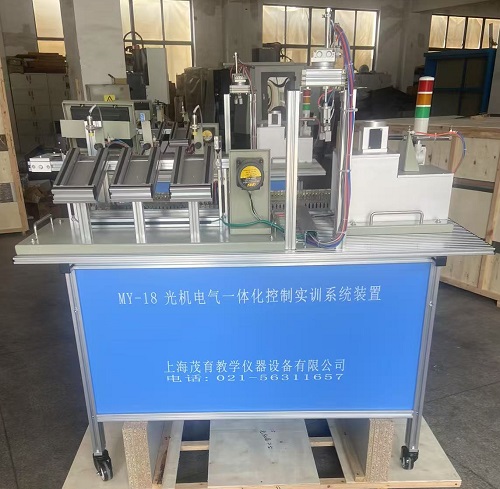

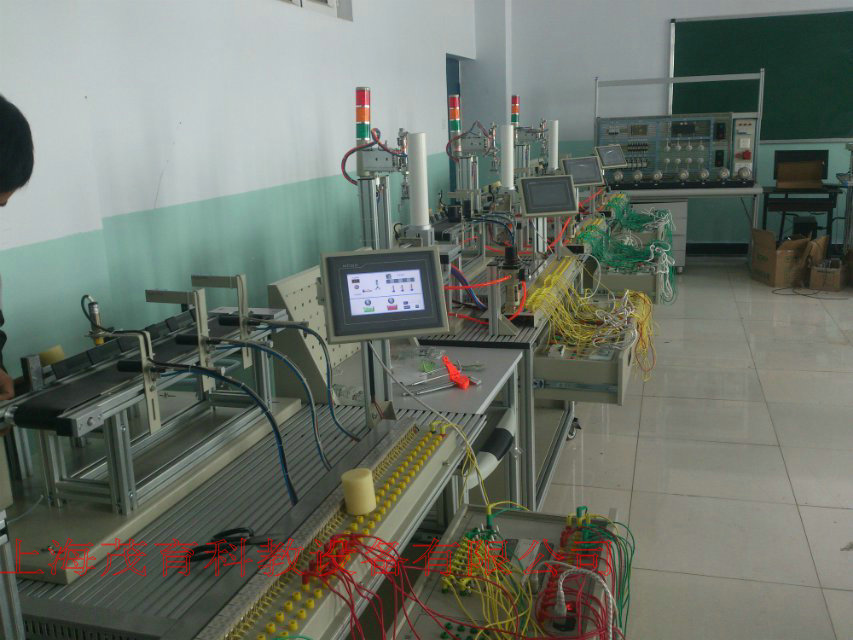

光機電一體化實訓設備,光機電一體化實訓裝置,光機電一體化實訓平臺是上海茂育科教設備有限公司的重點研發產品，如果您有什么需求或建議的話請聯系我們，電話:021-56311657，我們將竭誠為您服務！
|
1、氣動系統的安裝與調試： （1）氣動方向控制回路的安裝 （2）氣動速度控制回路的安裝 （3）氣動順序控制回路的安裝 （4）氣動機械手的安裝 |
（5）氣動系統氣路的連接 （6）磁性開關的位置調整 （7）氣動系統調試 （8）擺動控制回路的安裝 |
|
2、變頻器的安裝與調試 （1）變頻器與交流電機主電路的連接 （2）變頻器面板的參數設置與操作 |
（3）變頻器面板控制交流電機調速 （4）通過變頻器外部端子控制電機啟停 |
|
3、機電設備的安裝與調試 （1）傳動裝置同軸度的調整 （2）皮帶輸送機的安裝與調整 （3）搬運機械手設備安裝與調試 |
（4）物件分揀設備的安裝與調試 （5）送料設備的安裝與調試 （6）自動生產線設備安裝與調試 |
|
4、電氣控制電路的安裝與PLC編程 （1）電動機正反轉控制電路的連接與程序編寫 （2）電動機調速控制電路的連接與程序編寫 （3）皮帶輸送檢測程序編寫 |
（4）氣動順序動作控制程序編寫 （5）氣動機械手控制程序編寫 （6）機電一體化設備控制程序編寫 （7）自動生產線控制程序編寫 |
|
5、步進電機系統的安裝與plc控制 （1）直線導軌的安裝調試 （2）滾珠絲杠的安裝于調試 |
（3）步進電機系統的安裝及連線 （4）步進電機系統的plc控制程序編寫 （5）步進電機的位置控制編程 |
|
6、自動控制系統的安裝與調試 （1）多種傳感器的安裝與調試 （2）皮帶輸送檢測的自動控制 （3）機械手的自動控制 |
（4）機電一體化的自動控制 （5）PLC控制系統的安裝與調試 （6）自動生產線的安裝與調試 |
|
7、觸摸屏基本控制及設置 （1）觸摸屏的接線和基本參數設置 |
（2）基于觸摸屏控制方式的基本指令編程練習； （3）PLC、觸摸屏與變頻器通信控制。 |
|
8、可用于考核或技能競賽，可考察的職業能力 （1）機械構件的裝配與調整能力 （2）機電設備的安裝與調試能力 |
（3）電路安裝能力 （4）氣動系統的安裝與調試能力 （5）機電一體化設備的控制程序的編寫能力 （6）自動控制系統的安裝與調試能力 |
|
序號 |
名稱 |
主要元件或型號、規格 |
數量 |
備注 |
|
1 |
實訓桌 |
1200×800×840 mm |
1張 |
桌臺采用的是20*80的鋁型材。 |
|
2 |
觸摸屏模塊 |
MCGS 7英寸工業彩色觸摸屏 |
1塊 |
|
|
3 |
PLC模塊 |
三菱FX1N-40 24路輸入16路輸出 |
1塊 |
|
|
4 |
變頻器模塊 |
三菱變頻器FR-D720-0.4KW |
1塊 |
|
|
5 |
電源模塊 |
三相電源總開關（帶漏電和短路保護）1個，單相電源插座2個； |
1塊 |
|
|
6 |
按鈕模塊 |
24 V/6 A、5V/2 A各一組；轉換開關1只，按鈕黃、綠各1只，急停按鈕1只， |
1套 |
|
|
7 |
雙井式上料部件 |
單桿氣缸，磁性開關，電磁閥，光電開關等； |
1套 |
|
|
8 |
氣動機械手部件 |
雙桿氣缸、升降氣缸、氣手爪、磁性開關、雙控電磁換向閥、單控電磁閥等； |
1套 |
|
|
9 |
機械手運動部件 |
滾珠絲杠、導軌、步進電機、步進電機驅動等 |
1套 |
|
|
10 |
皮帶輸送機部件 |
三相減速電機（380 V， 40r/min）1臺，平皮帶300×40×1.5 mm 1條； |
1套 |
|
|
11 |
物件分揀部件 |
單出桿氣缸、金屬傳感器、光傳感器、磁性開關、物件導槽、單控電磁換向閥等； |
1套 |
|
|
12 |
接線端子模塊 |
接線端子排 |
1塊 |
|
|
13 |
物料 |
金屬4個，尼龍 6個 |
6個 |
|
|
14 |
氣管 |
Φ4Φ6，氣管為藍色，每臺配有足量氣管 |
1套 |
|
|
15 |
觸摸屏與計算機通信線 |
|
1條 |
|
|
16 |
觸摸屏與計算機、PLC通信線 |
SC-09 |
1條 |
|
|
17 |
配套工具 |
內六角扳手一套、螺絲刀+ -各一 |
1套 |
|
|
18 |
產品配套光盤 |
茂育 |
1套 |
|
|
19 |
靜音空氣壓縮機 |
0Mpa-0.8Mpa，氣泵噪音≦65分貝，符合國家標準 |
1臺 |
|
