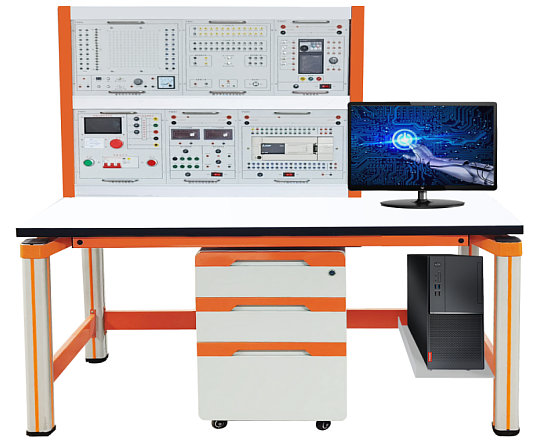

工業自動化綜合實訓裝置,工業自動化綜合實訓設備,工業自動化綜合實訓臺包含電工、電子、電拖、模電、數電、可編程控制器、單片機、機電一體化、家電、傳感器、通信、機床電器、液壓傳動等實驗內容。通過工業自動化綜合實驗裝置及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能。
|
（1）PLC部分實驗 |
|
|
1、基本指令的編程： 1）、與、或、非邏輯功能實驗 2)、定時器、計數器功能實驗 3)、跳轉、分支功能實驗 4)、移位寄存器實驗 5)、數據處理功能實驗 6)、微分、位操作實驗 2、四節傳送帶 3、LED數碼管顯示PLC自動控制 4、步進電機的PLC控制 5、十字路口交通燈的PLC控制 6、天塔之光的實驗掛箱 7、水塔自動供水的PLC控制 |
8、液體混合裝置的實驗 9、霓虹燈飾模擬 10、運料小車控制模擬 11、PLC的并行鏈接實驗 12、PLC的N:N實驗 13、電動機的自動控制（選配） 14、電梯實驗（選配） 15、機械手實驗（選配） 16、裝配流水線（選配） 17、軋鋼機控制系統（選配） 18、郵件自動分揀系統（選配） 19、自動洗衣機系統（選配） 20、自動售貨機（選配） |
|
典型電動機控制實訓實驗： |
|
|
21、三相鼠籠式異步電動機點動和自鎖PLC控制(實物) 22、三相鼠籠式異步電動機聯動正反轉PLC控制(實物) 23、三相鼠籠式異步電動機帶延時正反轉PLC控制(實物) 24、三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物) MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗 針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。 變頻器的基本實驗 25、變頻器的認識實驗 26、變頻器的參數設定與操作 27、變頻器的面板控制 28、變頻器的電位器控制 29、變頻器的電壓控制 30、變頻器的電流控制 31、變頻器的多段速度控制電動機 32、變頻器狀態信號顯示與采集 33、三相異步電動機的開環調速實驗 34、基于PLC的變頻器的調速實驗 觸摸屏基本實驗： 35、觸摸屏認知實驗 36、觸摸屏的基本指令的演示 37、觸摸屏控制的三相鼠籠異步電機變頻調速控制 38、觸摸屏的LED數碼顯示控制 電氣的基本實驗 39、三相異步電動機點動控制和自鎖控制 40、三相異步電動機Y/△換接起動控制 41、三相異步電動機聯鎖正反轉控制實驗 42、三相異步電動機帶延時正反轉控制 43、三相異步電動機帶限位自動往返控制 44、三相異步電動機單向能耗制動控制 PLC、變頻器綜合實驗 45、PLC、變頻器的綜合實驗* 46、 PLC、觸摸屏的綜合實驗* 47、PLC、變頻器、觸摸屏的綜合實驗* 單片機部分實驗 軟件實驗： 48、軟件清零 49、拆字程序 50、拼字程序 51、數據排序 52、二進制到ASCII碼的轉換 53、二進制到BCD碼轉換 |
|
|
硬件基本實驗 54、跑馬燈實驗 55、轉彎燈模擬實驗 56、I/O口輸入輸出實驗 57、I/O口簡單擴展 58、74LS138譯碼器電路 59、繼電器控制實驗 60、音頻控制實驗——音樂播放 61、LED靜態顯示實驗 62、LED動態顯示實驗 63、定時器應用——時鐘模擬實驗 64、中斷應用——按鍵計數實驗 65、獨立按鍵多功能實驗 66、矩陣式鍵盤實驗 67、DAC0832數模轉換應用—簡易函數信號發生器（輸出三角波、方波、正弦波、斜波） 68、ADC0809模數轉換實驗 69、并入串出實驗 70、串入并出實驗 71、步進電機控制實驗 72、直流電動機PWM調速實驗 73、I2C總線實驗 74、LED點陣漢字實驗 |
75、計算機鋼琴實驗 76、溫度傳感器溫度控制實驗 77、時鐘芯片實驗（電子萬年歷） 78、串口通信實驗 79、密碼鎖實驗 80、工業順序 81、485通信 82、ADC0832數模轉換實驗 83、交通燈模擬實驗 84、串行靜態顯示實驗 85、8255 IO擴展應用一 86、8255 IO擴展應用二 87、8155 IO擴展應用 88、PS2接口 89、LCD1602顯示實驗* 90、12864顯示模塊* 91、語音錄音放音模塊* 92、USB通迅模塊* 93、紅外遙控實驗* 94、USB通信實驗* 95、USB 鼠標設計* 96、計算器模擬實驗* |
|
電工部分實驗項目：（打*號為選配實驗） |
|
|
97、基本電工儀表的使用與測量誤差的計算 98、基爾霍夫定律的驗證 99、電路元件伏安特性的測量 100、疊加原理的驗證 101、電壓源與電流源的等效變換 102、戴維南定理 103、雙口網絡測試 104、受控源VCVS、VCCS、CCVS、CCCS的實驗研究 105、典型電信號的觀察與測量 106、RC一階電路的響應測試 107、R、L、C元件阻抗特性的測定 108、RC選頻網絡特性測試 109、互感電路觀測 110、單相鐵心變壓器特性的測試 111、三相交流電路電壓、電流的測量 112、三相電路功率的測量 113、單相電度表的校驗 114、功率因數及相序的測量 115、負阻抗變換器 116、回轉器 117、電流表的擴程 118、電壓表的擴程 119、電阻的串并聯電路 120、電流互感器 121、R、L、C串聯諧振電路的研究 122、二階動態電路響應的研究 電力拖動部分實驗內容 201、電工技能訓練：剝線鉗，螺絲刀等的正確使用方法訓練 202、三相異步電動機開關正轉控制 203、三相異步電動機點動控制線路 204、具有過載保護與點動控制線路 205、三相異步電動機與接觸的正反轉控制線路 206、按鈕聯鎖正反轉控制線路 207、按鈕和接觸器雙重聯鎖正反轉控制線路 208、三相異步電動機順序控制線路（一） 209、三相異步電動機順序控制線路（二） 210、三相異步電動機停止順序控制 211、三相異步電動機自鎖控制線路 212、三相異步電動機既可點動控制又可自鎖控制線路 213、直接起動及能耗電氣控制線路 214、三相異步電動機能耗制動控制線路 215、三相異步電動兩地控制線路 216、三相鼠籠式異步電動機的降壓起動控制線路 217、手動接觸器控制串電阻降壓起動控制線路 218、時間繼電器控制串電阻降壓起動控制線路 219、接觸器控制Y-△降壓起動控制線路 220、時間繼電器控制Y-△降壓起動控制線路 221、三相異步電動機工作臺自動往返控制線路 222、串聯電阻降壓電氣控制線路 223、QX3-13型自動星形控制原理圖 224、C620車床的電氣控制線路 225、電動葫蘆電氣控制原理圖 226、銑床主軸與進給電機控制 227、電抗降壓啟動 228、單按鈕控制電動機啟動 229、單線遠程起?？刂?br />230、可逆點動控制 231、點動與長期工作兩用異步電動機控制電路 232、帶啟動報警的異步電動機控制電路 233、插座和一個開關控制一盞燈的控制與接線 234、兩個雙聯開關控制一盞燈的控制與接線 235、三個開關燈的控制與接線 236、五層照明燈的控制方法 可選做如下實驗： 237、直流電機的正轉控制 238、直流電機的反轉控制 239、直流電機的調速 240、直流電機能耗制動 電子部分實驗內容： 123、常用儀器的使用 124、二極管正向特性測試 125、二極管反向特性測試 126、晶體三極管輸入、輸出特性的測試 127、測試三極管電流放大倍數 128、單相半波整流電路 129、單相全波整流電路 130、單相橋式整流電路 |
131、全波整流電路的最大反向峰值電壓 132、電容濾波電路 133、電容濾波帶電阻負載 134、RC濾波電路 135、晶體管單管放大器 136、兩極放大電路 137、負反饋放大電路 138、射極跟隨器 139、場效應管放大電路 140、差分放大電路 141、RC正弦波振蕩器 142、LC正弦波振蕩器 143、運算放大器參數的測試 144、集成運放比例求和運算電路 145、集成運放的積分與微分 146、集成運放的電壓比較器電路 147、集成運放的波形發生電路 148、集成運放的有源濾波器電路 149、集成功效放大器電路 150、OTL功率放大器電路 151、集成穩壓器 152、串聯穩壓電路 153、函數信號發生器的組裝調試 154、壓控振蕩器 155、晶閘管可控整流電路 156、萬用電表的設計與調試 157、晶體管開關特性測試 158、限幅器 159、鉗位器 160、組合邏輯電路實驗 161、COMS集成邏輯門的邏輯功能與參數測試 162、集成邏輯電路的連續和驅動 163、測試TTL與門的輸入短路電路電流Irs 164、測試TTL與非門的最小輸入高電平Von 165、測試TTL與非門的最大輸入低電平Voff 166、測試TTL與非門的輸出高電平Voh 167、測試TTL與非門的輸出低電平Vol 168、測試TTL與非門的空載功耗PL 169、測試TTL與非門的空載截止功耗PH 170、測試TTL與非門的輸入漏電流Irh 171、測試TTL與非門的扇出系數 172、TTL與門 173、TTL或門 174、TTL非門 175、TTL與非門 176、七段譯碼器及其應用 177、8421譯碼器及其應用 178、8421編碼器及其應用 179、數據選擇器及其應用 180、RS觸發器及其應用 181、JK觸發器及其應用 182、D觸發器及其應用 183、計數器及其應用 184、加法器及其應用 185、三態門及其應用 186、移位寄存器及其應用 187、脈沖分配器及其應用 188、自激多諧振蕩器 189、單穩態觸發器與施密特觸發器 190、環形多諧振蕩器 191、555時基電路及其應用 192、直流電壓變換器 193、矩形波發生器 194、D/A轉換器 195、A/D轉換器 196、單次脈沖電路的組裝與調試 197、利用復位法接成的六進制計數器 198、電子秒表 199、智力競賽搶答裝置 200、數字頻率計 |
|
序號 |
名稱 |
規格 |
數量 |
|
1 |
實驗裝置 |
MY-300A |
1臺 |
|
2 3 |
功能模塊 |
T02三相380V/220V輸出，設有漏電保護、外殼接地保護、急停開關 |
1套 |
|
T04 500mA恒流源輸出，數顯 |
|||
|
T06 30V穩壓可調輸出，24V固定輸出 |
|||
|
T11 0-2M信號輸出，帶有頻率計 |
|||
|
T08 30V穩壓可調輸出，0-240V交流輸出 |
|||
|
外測表模塊 |
智能直流電壓、電流表，智能交流電壓、電流表共四組數字表 |
2塊 |
|
|
4 |
PLC主機模塊 |
FX1N-40MR |
1臺 |
|
5 |
PLC實驗模塊 |
基本指令的編程 |
1套 |
|
四節傳送帶 |
|||
|
LED數碼管顯示PLC自動控制 |
|||
|
步進電機的PLC控制 |
|||
|
十字路口交通燈的PLC控制 |
|||
|
天塔之光的實驗掛箱 |
|||
|
水塔自動供水的PLC控制 |
|||
|
液體混合裝置的實驗 |
|||
|
霓虹燈飾模擬 |
|||
|
運料小車控制模擬 |
|||
|
典型電動機控制模塊 |
|||
|
6 |
單片機實驗掛箱 |
單片機實驗掛箱一（單片機型號為AT89S52，USB下載） |
1套 |
|
|
|
單片機實驗掛箱二 |
|
|
7 |
變頻器掛箱 |
FRD720S |
1臺 |
|
8 |
電工掛箱 |
電工掛箱一 |
1套 |
|
電工掛箱二 |
|||
|
電工掛箱三 |
|||
|
電工掛箱四 |
|||
|
9 |
電子掛箱 |
模擬掛箱一 |
1套 |
|
模擬掛箱二 |
|||
|
數電掛箱一 |
|||
|
數電掛箱二 |
|||
|
10 |
電力拖動掛箱 |
電力拖動實訓掛箱 |
|
|
11 |
說明書 |
可編程控制器使用說明書分冊 |
1套 |
|
變頻器使用說明書分冊 |
|||
|
單片機使用說明書分冊 |
|||
|
電工使用說明書分冊 |
|||
|
電子使用說明書分冊 |
|||
|
電拖使用說明書分冊 |
|||
|
12 |
三相鼠籠電動機 |
380V |
2臺 |
